Model: CA10



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

CA10
Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1981 / 1982 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 73201 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage Alternating Current supply (AC) / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.

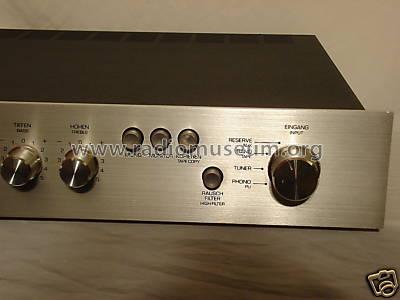

www.radiomuseum.org Model: CA10 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Book-shelf unit
Dimensions (WHD) 460 x 350 x 76 mm / 18.1 x 13.8 x 3 inch
Transistors 29
Notes ICs: 6 x HA1457, 7 x 4016, 4011, LM317MP, LM337MP, 2 x LM391N-80, HA12002 2x50/70W an 4 Ohm, 6-50000 Hz, Klirrfaktor <= 0,1%, Tape-to-Tape-Copy, Lautsprechergruppen (ext.) A+B
Source of data -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Günther Stabe.
aus Telefunken-Prospekt 1980/81 Innenansicht
Further information on

CA10 (Telefunken Deutschland (TFK))

telefunken: CA10; weitere Informationen  (23.01.2007)  Günther StabeHits: 178     Replies: 0 Da lange Zeit nicht klar war, ob dieses Gerät überhaupt in Serie produziert wurde, ist durch Angebote - Januar 2007 - bei einem bedeutenden Internet-Auktionshaus belegt: dieses Modell wurde in den Frontfarben Alu natur und schwarz hergestellt. Der dazu passende Tuner war das Modell CT10, der Plattenspieler trug die Bezeichnung CS10 und das Kassettendeck die Kennung CC20 (gab es eventuell auch ein Modell CC10 ?); auch diese Komponenten waren in alu natur oder schwarz erhältlich. Diese Modelle dürften die letzten noch in Deutschland produzierten gewesen sein (zumindest liegt mir der CA10 vor, und der ist es eindeutig). Die nachfolgenden Modelle (Rx- und Hx- mit 3 bzw. 4 Ziffern) waren dann bereits Fernost-Fertigungen mit Fronten aus dünnem Alu bzw. Thermoplast im Metall-Look, allerdings mit durchweg guten Bewertungen. G. Stabe
