Jubilate mit Schaltuhr


Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1955 / 1956 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 20471 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s); 9 FM-circuit(s)
Wave bands Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 13 cm = 5.1 inch
www.radiomuseum.org Model: Jubilate mit Schaltuhr Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 320 x 240 x 180 mm / 12.6 x 9.4 x 7.1 inch
Valves / Tubes 5: ECC85     (more for members)

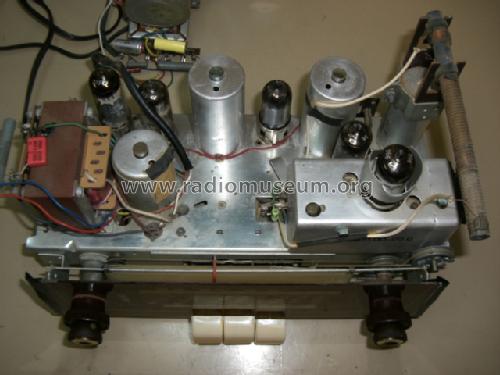

Notes Es gibt zwei Bezeichnungen je nach Jahr: Im Katalog 1954/55: "Jubilate 55 mit Uhr" und im Katalog 1955/56: "Jubilate mit Schaltuhr" (ohne die Jahresangabe). Bemerkung im 1955/56: Ausführung wie Jubilate 6, jedoch mit Schaltuhr, 8-Tage-Federwerk, 24-Stunden-Weckeinstellung. Dabei ist als Gewicht im 1955/56 5 kg erwähnt, im Jahr davor mit 4,5. Auch die Röhrenbestückung wechselt leicht. Das sind die Gründe, warum wir beide Modelle führen. Bitte Bilder von Innenaufnahmen auf das richtige Modell laden.
Net weight 5 kg / 176.4 oz
Price in first year of sale 259 DM
Collectors prices 7 Collector prices (for members)
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1955/56Das Gerät ist im Handbuch des Rundfunk-& Fernseh-Grosshandels 1955/56 der VDRG aufgeführt (Verlag für Radio-Foto-Kinotechnik GmbH)


eBay-VK: dzug01
