Model: SE-206 (SE206)
Antique radios, Old Time Radios
SE-206 (SE206)
Country:
Switzerland
Manufacturer/Brand:
Autophon AG; Solothurn
Year: 1956 – 1959
Type:
Transceiver (not Amateur)Commercial Transceiver (Sender-Empfänger) not Amateur but perhaps sometimes also used by Radio Amateurs.
Mod.-ID = 119348
previous
|
Result List
|
next
|
New search for Radios etc.

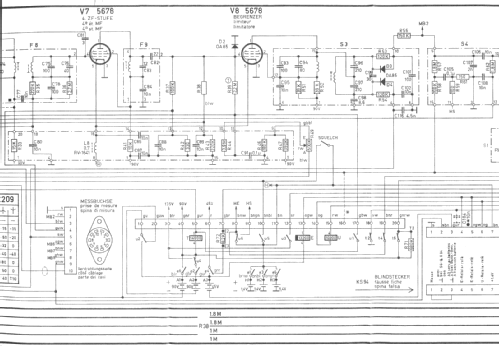

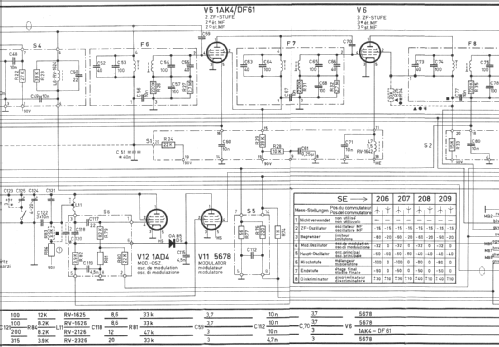

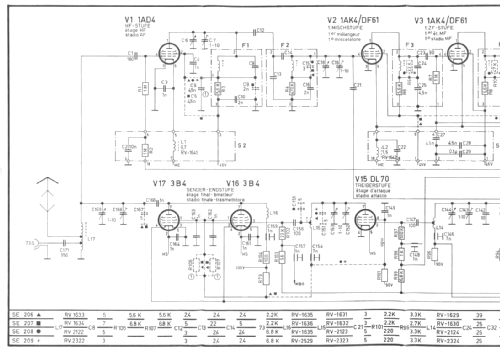

Schematics etc.: 6 (for
members)
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Dry Batteries / 3 × 1,5 / 5 × 51 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: SE-206 (SE206)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
237 x 345 x 91 mm / 9.3 x 13.6 x 3.6 inch
Valves / Tubes
17:
1AD4Ua=45/90 V; Ug2= 45/90 V; Ug1= 0/-1,6 V; Ia= 5,3/7 mA; Ig2= 0,8/1,75 mA; S= 2/2,3 mA/V;
(more
for members)
Notes
Militärischer tragbarer Sendeempfänger, 86 Kanäle im Bereich 34···45,2 MHz, FM;
Betrieb mittels Batterien (Pout 0,6 W), optional Zerhackerspeisegerät SG94 für Fahrzeuge oder Netz (Pout 2,5 W) oder Handgenerator G94 (Pout 1,7 W). Die Autophon-Werkbezeichung heisst TR94.
Net weight
11.3 kg / 398.6 oz
Source of data
- - Data from my own collection
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Martin Bösch.
SE-206 mit draufgepacktem Segeltuchsack mit Zubehör
SE-206, der Kanalwahlschalter zu bedienen mit dem grossen sternförmigen Knopf steht auf 40 MHz.
No further information
on
SE-206 (SE206) (Autophon AG; Solothurn)
