Model: Undine 7695E (7695 E)
Antique radios, Old Time Radios
Undine 7695E (7695 E)
Country:
Germany
Manufacturer/Brand:
EAW, VEB Elektro-Apparate-Werke J.W.Stalin (ex AEG Treptow),
Year: 1955 / 1956
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 14269
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 9 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 473 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 110, 125, 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
4 Loudspeakers4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
/ 6 W
www.radiomuseum.org
Model: Undine 7695E (7695 E)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
610 x 430 x 274 mm / 24 x 16.9 x 10.8 inch
Valves / Tubes
7:
ECC81Doppel-Triode, europäische Ausführung der 12AT7, speziell für VHF (UKW) entwickelt, auch für NF gut geeignet; hohe Verstärkung, niederer Innenwiderstand. Dennoch in Europa eher unbedeutend: Vorgänger für UKW waren hauptsächlich die Pentoden EF42 und EF80 (UF42, UF80). Nachfolger waren die Doppel-Trioden ECC85, PCC85 und UCC85 mit spezieller Abschirmung zwischen den beiden Systemen. [Jacob Roschy, 21.Dec.02]
(more
for members)
Notes
6 Tasten; eingebaute, abschaltbare Antenne; Orchesterklang.
Net weight
17.5 kg / 617.3 oz
Price in first year of sale
670
DM
Collectors prices
2 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Circuit diagram reference
Lange 6-Bändig, Buch 3Lange hat nach den 11 Bänden (Lange-Nowisch, mehrere etwas unterschiedliche Ausgaben) ein zweites Werk begonnen und bis Grundig geführt. Da sind neuere Geräte aufgeführt als in den alten Bänden. Diese Schaltplansammlung heisst zudem Schaltungen der Funkindustrie und ist im Format etwas grösser als die 11 Bände.
Mentioned in
Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle.
(9282)
Out of collection friend-radiofan
Collection friend-radiofan

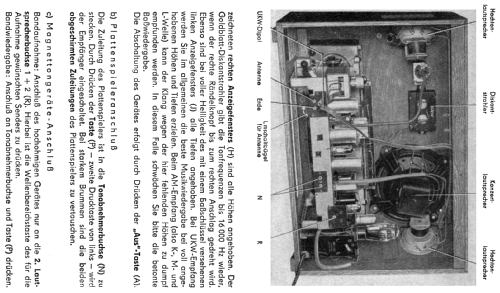

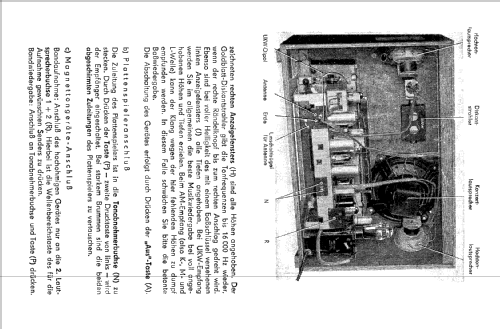

More pictures
Further information on
Undine 7695E (7695 E) (EAW, VEB Elektro-Apparate-Werke J.W.Stalin (ex AEG Treptow), Berlin-Treptow (Ostd.))
Hallo, liebe Radiofreunde,
ich habe einen Undine 7659 E aufgearbeitet und habe das Problem, daß der elektrostatische Lautsprecher kaum zu hören ist. Ich habe ihn auseinandergebaut, aber das Ergebnis wird nicht besser. Der Kondi 2,5 nF nach Ua der EL 84 war derfekt, woraufhin der Widerstand 5 kOhm durchgeschmort war. Auch nach dem Wechsel der beiden Kondis 10 nF ändert sich nichts. Ist der Lautsprecher zu retten ( eventl. andere Folie ) oder liegt der Fehler woanders ?
Danke für alle helfenden Tips sagt Michael Ritter
