Eumigo 380W

Eumigo 380W; Eumig, Elektrizitäts (ID = 58741) Radio

Eumigo 380W; Eumig, Elektrizitäts (ID = 58746) Radio

Eumigo 380W; Eumig, Elektrizitäts (ID = 58858) Radio

Eumigo 380W; Eumig, Elektrizitäts (ID = 58859) Radio
Eumigo 380W; Eumig, Elektrizitäts (ID = 1870204) Radio Eumigo 380W; Eumig, Elektrizitäts (ID = 223328) Radio
Eumigo 380W; Eumig, Elektrizitäts (ID = 223330) Radio Eumigo 380W; Eumig, Elektrizitäts (ID = 275798) Radio
Eumigo 380W; Eumig, Elektrizitäts (ID = 275800) Radio Eumigo 380W; Eumig, Elektrizitäts (ID = 573803) Radio
Eumigo 380W; Eumig, Elektrizitäts (ID = 573804) Radio Eumigo 380W; Eumig, Elektrizitäts (ID = 616266) Radio
Eumigo 380W; Eumig, Elektrizitäts (ID = 791096) Radio Eumigo 380W; Eumig, Elektrizitäts (ID = 791098) Radio
Use red slider bar for more.
Eumigo 380W; Eumig, Elektrizitäts (ID = 1870204) Radio
Eumig, Elektrizitäts: Eumigo 380W [Radio] ID = 1870204 1400x929
Select picture or schematic to display from thumbnails on the right and click for download.
For model Eumigo 380W, Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien:

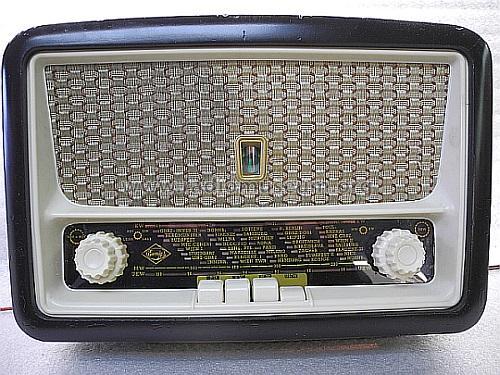

Eumig 380W "Eumigo", Frontansicht, Seriennummer: 489.094, Sammlung Denoth

Country:  Austria
Manufacturer / Brand:  Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Year: 1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF85 EABC80 EM80 EL84 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 468/AM kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Eumigo 380W - Eumig, Elektrizitäts und
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 420 x 280 x 185 mm / 16.5 x 11 x 7.3 inch
Notes Ausgang für 2. Lautsprecher (5 Ohm), Tasten PU/KW/MW/UKW, Netzschalter am Lautstärkeregler.
Net weight (2.2 lb = 1 kg) 5.7 kg / 12 lb 8.9 oz (12.555 lb)
Collectors' prices
Source of data -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb

Model page created by Bernhard Sacherer. See "Data change" for further contributors.



All listed radios etc. from Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Here you find 249 models, 209 with images and 168 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Eumig, Elektrizitäts: Eumigo 380W
Threads: 1 | Posts: 1
Hits: 1562     Replies: 0
eumig: 380W; Eumig - Chassis am Netz
Johannes Bernhauser
29.Jan.09
  1

Obwohl das Gerät mit E-Röhren bestückt ist, wird die Anodenspannung direkt aus dem Netz gewonnen, der Netztrafo dient nur zum Heizen der Röhren. Es gelten somit die gleichen Vorsichtsmaßnahmen wie bei Allstromgeräten, da das Chassis mit dem Netz verbunden ist.

Ich habe unlängst ein Gerät zur Reparatur bekommen, das man lt. Besitzer "richtig anstecken" mußte, damit der FI-Schalter nicht auslöst ... ein wohlmeinender Bastler (??) hatte ein Schuko-Netzkabel montiert und das Chassis geerdet ...

Mit freundlichen Grüßen, Johannes Bernhauser.
