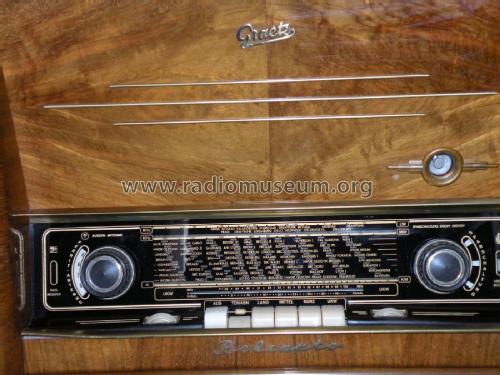

Model: Belcanto 3296
Antique radios, Old Time Radios
Belcanto 3296
Country:
Germany
Manufacturer/Brand:
Graetz, Altena (Westfalen)
Year: 1954 / 1955
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 1750
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Details
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 127; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
3 LoudspeakersThree built-in loudspeakers of any principle.
Trois haut-parleurs.
Drei Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org
Model: Belcanto 3296
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with Push Button Tuning.
Dimensions (WHD)
999 x 82 x 43 mm / 39.3 x 3.2 x 1.7 inch
Valves / Tubes
6:
ECC85
(more
for members)
Notes
drehbare Ferritantenne; Phono-Chassis = Perpetuum Ebner Rex A. Mehrpreis für Hausbar 19,- DM.
Net weight (2.2 lb = 1 kg)
52 kg / 114.6 lb
Price in first year of sale
946
DM
Source of data
Rundfunk- +Fernseh-Kat 1954/55Apparat im Rundfunk-Phono-Fernseh-Katalog von 1954/55 aufgeführt (VRG, Bundesverband des Rundfunk- und Fernseh-Grosshandels, Franzis-Verlag, München)
/ Radiokatalog Band 1, Ernst Erb
aus Graetz - Nachrichten / Werbung 1954
Nach Komplettreinigung und Originalersatz - Chassis und Bauteile waren vom Vorbesitzer in \Silberbronze\ getaucht.
Further information on
Belcanto 3296 (Graetz, Altena (Westfalen))
Hallo Radiofreunde,
gerade erhielt ich eine Mail vom RM, dass der von mir gesuchte Plan auf das Modell geladen wurde.
Herzlichen Dank für die Mühen an Herrn Jürgen Comanns!
Leider passen die Pläne aber nicht zu diesem Modell , denn es sind die Pläne vom „ Belcanto 434 “ und vom „ Belcanto 534 “. Dieser „ Belcanto 3296 “ hier ist wie einige andere Modelle u.a. auch doppelt erfasst. Wie ich es hier im RM gelernt habe, sollten die Modelle mit „früherer ID Nummer“ erhalten bleiben und die doppelt erfassten Modelle nach „Bereinigung“ gelöscht werden. Hier ist nun das später angelegte aber identische Gerät: http://www.radiomuseum.org/r/graetz_belcanto_3296.html (ID 25318), auch mit den Plänen aus den „Lange - Schaltungssammlungen“, der Originalplan fehlt also noch.
Viele Grüße Jens Dehne
Hallo Radiofreunde,
nun habe ich diese schöne, eine der ersten Musiktruhen aus dem Hause GRAETZ, vor dem Untergang gerettet.
Äußerlich ganz manierlich, aber innen wurde wohl schon einiges versucht...
um nun wieder einmal die Vergangenheit dieses Gerätes (Verbastelung) zu bewältigen, suche ich den Stromlaufplan und die Bauteileliste , möglicht die originale Reparaturdienstliste zu diesem Gerät.
Grundsätzlich ist das Chassis vom 1954er „Melodia“ eingesetzt, hat aber eine andere Lautsprecherbestückung und wahrscheinlich auch einen anderen Ausgangsübertrager. Genau hier liegt aber das Problem, da nicht original im Gerät. So würde ich mich also freuen, wenn jemand helfen könnte.
Viele Grüße und schon mal danke!
Jens Dehne
