Satellit 600 professional

Satellit 600 professional; Grundig Radio- (ID = 392769) Radio

Satellit 600 professional; Grundig Radio- (ID = 392770) Radio

Satellit 600 professional; Grundig Radio- (ID = 392771) Radio

Satellit 600 professional; Grundig Radio- (ID = 392772) Radio

Satellit 600 professional; Grundig Radio- (ID = 392773) Radio

Satellit 600 professional; Grundig Radio- (ID = 392774) Radio

Satellit 600 professional; Grundig Radio- (ID = 392775) Radio

Satellit 600 professional; Grundig Radio- (ID = 392776) Radio

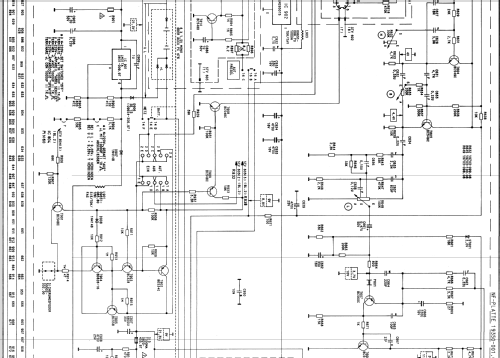

Satellit 600 professional; Grundig Radio- (ID = 392777) Radio

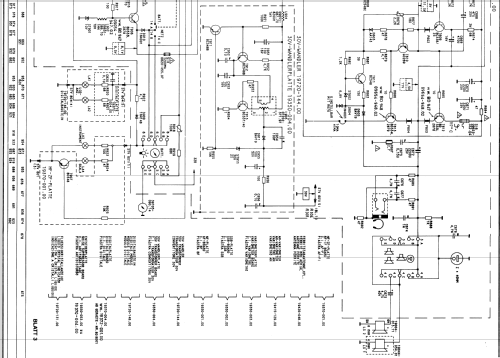

Satellit 600 professional; Grundig Radio- (ID = 392779) Radio
Satellit 600 professional; Grundig Radio- (ID = 957770) Radio Satellit 600 professional; Grundig Radio- (ID = 456891) Radio
Satellit 600 professional; Grundig Radio- (ID = 640747) Radio Satellit 600 professional; Grundig Radio- (ID = 378833) Radio
Satellit 600 professional; Grundig Radio- (ID = 72392) Radio Satellit 600 professional; Grundig Radio- (ID = 72393) Radio
Satellit 600 professional; Grundig Radio- (ID = 93883) Radio Satellit 600 professional; Grundig Radio- (ID = 218667) Radio
Satellit 600 professional; Grundig Radio- (ID = 218668) Radio Satellit 600 professional; Grundig Radio- (ID = 218669) Radio
Use red slider bar for more.
Satellit 600 professional; Grundig Radio- (ID = 957770) Radio
Grundig Radio-: Satellit 600 professional [Radio] ID = 957770 933x612

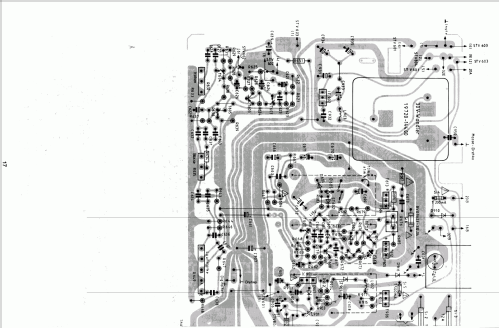

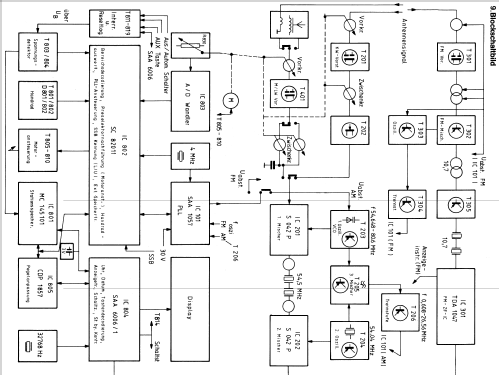

Select picture or schematic to display from thumbnails on the right and click for download.
For model Satellit 600 professional, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1983–1985 Type: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 71:
Principle Superhet, double/triple conversion; ZF/IF Bem.* kHz
Tuned circuits 7 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM.
Details
Power type and voltage Line / Batteries (any type) / 110-127; 220-240 / 6 x 1,5 Volt
Loudspeaker 2 Loudspeakers
Power out 10 W (unknown quality)
from Radiomuseum.org Model: Satellit 600 professional - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (usable without mains)
Dimensions (WHD) 500 x 240 x 200 mm / 19.7 x 9.4 x 7.9 inch
Notes KW-Bereich: 1,6 - 26,1 MHz. *)AM-ZF = 54,5 MHz & 460 kHz. *)FM-ZF = 10,7 MHz.
Net weight (2.2 lb = 1 kg) 8.5 kg / 18 lb 11.6 oz (18.722 lb)
Price in first year of sale 1,200.00 DM
Collectors' prices
Source of data -- Original-Prospect

Model page created by Roland Müller. See "Data change" for further contributors.

All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5028 models, 4225 with images and 3449 with schematics.




Forum contributions about this model
Grundig Radio-: Satellit 600 professional
Threads: 10 | Posts: 28
Hits: 262     Replies: 1
grundig: 600 professional; Satellit
Júlio Branco
07.Aug.14
  1



Hello friends of the radio,




I have a satellit 600 with several problems. The most serious is that only works digitally switched to battery. When I turn on the AC power cord to the radio now has a very low sound, and the display is presented with a huge instability, ie the very fast pass frequency was tuned to the batteries when connected to the digits of the hour with very low sound. But if I keep it plugged into AC, but I will not move, after more or less 15 to 30 minutes, the radio stabilizes and starts to work normally, however, despite being typically working digitally, I cannot switch the radio to work analogically, ie pass it by tuning dial.



Conclusion: analogy does not work and when connected to the batteries only works on the display



Any friend can give me some tips for me to try to resolve this fault?

Thank you for your attention, regards



Júlio Branco, from Portugal, Lisbon



Ruben Garcia Bayon
13.Aug.14
  2

Hello Julio.

I can't completelly understand your problem. May be you believe that this is a analog and digital radio, and there is not. It's a digital one with a analog preselector for AM (200 Khz to 26.1 Mhz). On FM it's only digital.

About your problem with AC, I think that it's posible that the main electrolitic condenser from the power supply are faulty.

Could you clarify the problem? You can anwer  in portugues or spanish, and late I will try to translate it.



Regards / Saludos


Hits: 307     Replies: 0
grundig: 600 professional; Satellit
Karsten Feldmann
31.Mar.14
  1

Hallo in die Runde..

Den letzten Beitrag von Herrn Charles Weigel, kann ich bestätigen und den Fehler beseitigt, indem ich den LS Schalter mit dem besagten defekten Schalter getauscht habe.

Für den LS ist der übergangswiderstand scheinbar belanglos..



mfg Karsten Feldman


Hits: 1538     Replies: 1
grundig: Gundig Satellit 600 repair - No LW/MW/SW/FM
Charles Weigel
23.Jun.12
  1

The radio gradually became intermittent on A/C mains, then a year or so later became intermittent on batteries.  Finally it would function only as an audio amplifier.  The clock worked, but none of the reception bands functioned. The problem was finally traced to an internal board leakage that I surmise is caused by contamination.  The problem was repaired by isolating the circuit line connecting pin 1C on the power switch to resistor R832.  This connection is routed through connector STV603 pin 2.

The failure was evident by the presence of a voltage ( +9 volts if used on batteries, approximately 20 volts rectified DC when running on A/C mains)  on power switch pin 1C with the power switch in the ON position.  In this position, the voltage on pin 1C should be zero.  When the voltage rises above about 3 volts on this line, transistor T811 is turned on which activates the uProcessor IC802 IRQ line, which stops the uProcessor.  It appears this feature was included in the radio design in order to quickly mute the receiver and return the display to the clock function.  The radio will operate properly if R832 is completely removed, however it will take a few seconds for the clock display to return.

After repairing this set, I have had two other associates report similar symptoms on their Satellit 600 sets.  This might be expected if manufacturing process contamination on the circuit board is just now beginning to surface.   I hope to report that they have also been successful with this repair.







Walter Haring
03.May.14
  2

Auch mein Satellit 600 zeigte die Probleme wie von Herrn Weigel beschrieben.

Bei mir bestand die Lösung im einseitigen Auslöten von R832. Seither funktioniert das Gerät wieder einwandfrei.

Besten Dank an Herrn Weigel für die hilfreiche Dokumentation!

Freundliche Grüsse, Walter Haring


Hits: 1067     Replies: 3
grundig: 600 professional; Satellit. Skalenlampen
Henning Oelkers
18.Jun.12
  1

Hallo, in die Runde,

derzeit arbeite ich an einem solchen Gerät. Neben einigen Widrigkeiten sind auch sämtliche Skalenlampen defekt, und durch definitiv falsche Werte ersetzt worden.

Die korrekten Werte der Skalenlampen ( Spannung/Strom ) sind allerdings nirgends auffindbar, zumindest habe ich nichts gefunden.

Vielleicht hat sich mal jemand Notitzen gemacht. Danke fürs nachsehen.

MFG Henning Oelkers



Hans-Dieter Haase
18.Jun.12
  2

Hallo Herr Oelkers,

ich hatte vor Jahren so ein Gerät mit defektem Display in Arbeit. In der Legende meines Schaltplans sind die Lampen LA1 - 3 mit 6/7 V, 30 mA und LA 4 mit 6/7 V, 80 mA angegeben.

Gruß HDH

Henning Oelkers
18.Jun.12
  3

Hallo, Herr Haase,

ich erinnere mich an Ihr Gerät von damals, mit dem defekten Display. Das wollte ich ja damals auch zuerst nicht glauben....

Ich habe derzeit 2 Geräte, das erste bekam ich geschenkt, mit dem Hinweis " wurde von einem Fachmann als unreparierbar bezeichnet". Das Gerät läuft wieder "blind", d.h. da ist auch das Display defekt.

Das 2. habe ich als funktionsfähig gekauft, es stellte sich jedoch heraus, das das Gerät nach dem Transport nicht funktionierte, obwohl sehr gut verpackt. Zeitweise schaltet es für einige wenige Sekunden ein, dann wieder aus. Die meisten Skalenlampen sind auch defekt, es waren  am Display allerdings 6V 30mA eingebaut, aber mit 68 Ohm in Reihe an 9 Volt fand ich das etwas ungünstig.

Zumindest kann ich jetzt die korrekten Lampen bestellen.

Vielen Dank,

mit freundlichen Grüßen,

Henning Oelkers

Wolfgang Bauer
18.Jun.12
  4

Im Anhang der Auszug aus der Ersatzteilliste:

LG Wolfgang




Hits: 1252     Replies: 0
grundig: 600 professional; Satellit
Markus Weiss
27.Apr.08
  1

Hallo,

gibt es bei diesem Modell einen Trick, wie man den Antriebriemen des Motor tauschen kann? Denn sosnt müßte man ja alles zerlegen.

MFG

Markus Weiß


Hits: 1213     Replies: 0
grundig: 600; Satellit
Ulrich Piefke
28.Jan.07
  1 Den Grundig Satellit 600 gab es nur in der Ausführung professional. Auf Grund postalischer Beschränkungen ging die Kurzwelle nur bis 26,1 MHz. Die Skala war zunächst goldfarbig, dann wegen der besseren Ablesbarkeit schwarz.

Hits: 4473     Replies: 11
grundig: 600 professional; Satellit, LCD-Anzeige
Hans-Dieter Haase
06.Dec.06
  1

Ich habe einen Grundig Sattelit 600 geschenkt bekommen, bei dem das LC-Display nichts anzeigt. Empfang auf allen Bereichen ist möglich und Speicherung und Abruf der gespeicherten Frequenzen funktioniert. Also sollte der wichtigste Teil der Digitaltechnik in Ordnung sein. Die Lämpchen zur Displaybeleuchtung sind defekt. Die Segmente des Displays sind optisch erkennbar (wie eingebrannt bei einer Bildröhre).
Ich vermute Kontaktprobleme beim Display oder auch Totalausfall. Am Digitalteil, bzw. am Ausbau desselben, scheint sich schon jemand versucht zu haben. Bevor ich alles auseinander nehme, wäre ich für Erfahrungsberichte dankbar. Zum Entsorgen ist mir das Gerät zu schade.

Gruß Hans-Dieter Haase


Detlef Boeder
07.Dec.06
  2

Guten Tag Herr Haase,

bei meinem (aber 650) war es ähnlich. Nehmen Sie die RW ab und schauen Sie nach der Folienflachbandleitung zum Display. Die Leiterbahnen sind an den Kontaktstellen versilbert und waren bei meinem  total schwarz angelaufen. Es ist der Bereich mit den Klemmsteckern. Nach der vorsichtigen Reinigung mit Glashaarpinsel und waschen mit Tunerspray war alles wieder o.k.

Gruss DeBo



Hans-Dieter Haase
08.Dec.06
  3

Hallo Herr Boeder,

danke für den Hinweis, aber die Konstruktion beim 600 scheint anders zu sein. Das Display wird mit dem Kunststoffrahmen direkt auf die Platine gedrückt und so kontaktiert. Wie man den Rahmen abbekommt ist mir noch nicht ganz klar, obwohl sich in der Beschreibung aus der Funkschau ein Hinweis dazu befindet. Möglicherweise muss ich noch die rückseitige Abschirmwanne entfernen.

Hier der entsprechende Auszug aus dem Funkschauartikel:

Das LC-Display wird durch Silikon-Kautschuk-Interkonnektoren mit der Leiterplatte verbunden. Ein Kunststoffrahmen nimmt Display, Diffusor, Lichtleiter (mit Reflektor) und Interkonnektoren auf. Der Rahmen wird unten eingehängt und oben mit Rasthaken gesichert. Dadurch wird der durch die Interkonnektoren nötige Kontaktdruck zwischen Leiterplatte und Display erzeugt. Der Lichtleiter ist zusätzlich im Kunststoffrahmen eingerastet. Muß bei einem eventuellen Servicefall der Kunststoffrahmen abgenommen werden, bleiben LCD und Zubehör im Rahmen. Dadurch kann das LCD bzw. dessen Kontaktflächen weder beschädigt noch verunreinigt werden.

Gruß Hans-Dieter Haase

Wolfgang Bauer
08.Dec.06
  4


Sg. Herr Haase,

ich habe Ihnen die Ausbauanleitung zum Gerät geladen.

MfG. WB.

Hans-Dieter Haase
08.Dec.06
  5

Danke Herr Bauer.

Über Erfolg oder Misserfolg werde ich berichten.

Gruß Hans-Dieter Haase



Hans-Dieter Haase
08.Dec.06
  6

Wie schon vermutet, ist der Kunststoffrahmen des Displays nicht nur eingerastet sondern noch von hinten mit zwei Schrauben befestigt, die auch noch eine kleine Zusatzplatine halten. Um diese Schrauben lösen zu können, muss die hintere Abschirmhaube des Digitalbausteins entfernt werden. Diese ist an drei Seiten mit der Platine verlötet, etwas schwierig zu handhaben, da die untere Lötverbindung ziemlich großflächig ist.

An dieser Stelle muss sich schon jemand versucht haben, da die Schraubenköpfe total vermurkst waren. Die Verbindung des Displays mit der Platine wird oben und unten mit sog. Silikon-Kautschuk-Interkonnektoren hergestellt. Rein optisch ist an diesen Verbindungen nichts Auffälliges festzustellen.Ob und wie man diese Kontaktierung elektrisch prüfen kann entzieht sich meiner Kenntniss.

Es bleiben dann eigentlich nur noch zwei Fehlerquellen: das Display selber oder der ansteuernde Baustein (IC804). So wie das Display aussieht (Segmente erscheinen dunkel verwaschen, wie "eingebrannt"), tippe ich eigentlich darauf. Messungen habe ich allerdings nicht vorgenommen, da im zerlegten Zustand die Steckverbindungen zum Digitalbaustein nicht angeschlossen werden können. Es wäre ohne Abschirmhaube auch zu riskant, das Gerät in Betrieb zu nehmen. Möglicherweise kann man an der vorn zugänglichen Seite der Platine (verdeckt durch die Tastatur) etwas messen.

Ich werde das Projekt erst einmal auf Eis legen.

Gruß Hans-Dieter Haase

Henning Oelkers
08.Dec.06
  7

Hallo, Herr Haase,

bei Displays von Taschenrechnern ( und dieses hier dürfte genauso aufgebaut sein ) genügt es, ein Multimeter in einen ( mittleren ) Ohm Bereich zu stellen, und an den Kontaktflächen ( direkt auf dem Glas ) Stück für Stück abzutasten. Dabei werden irgendwann einzelne Segmente eine Anzeige geben.

Das ist sicherlich keine perfekte Testmethode, allerdings halte ich für relativ unwahrscheinlich, das das Display selbst defekt ist.

Vielleicht haben Sie noch irgendwo einen (Werbegeschenk... ) Taschenrechner herumliegen. Dort können Sie ( Ohne das Display ausbauen zu müssen ) einmal ausprobieren, wie die einzelnen Segmente reagieren.

Die Silikon Kontaktstreifen bestehen quasi aus einer Abfolge von leitenden und nichtleitenden "Gummiklötzchen", so dass jeder Kontaktfläche auf der Platine ein "leitender" Gummiklotz gegenübersteht, auf dessen anderer Seite ( bei korrekter Montage ) die jeweilige Kontaktfläche des displays zu liegen kommt. Die Kontaktstreifen lassen sich auch mit dem Multimeter testen, der Durchgang ist normalerweise relativ hochohmig. Da das Display selbst (fast) keinen Strom benötigt, ist das jedoch egal.

Wichtig ist, dass die Kontaktstreifen und die Glasflächen sauber sind.

Beim Zusammenbau könnte wichtig sein, das die jeweils leitenden Seiten auf den Platinenkontakten und auf dem Glas zu liegen kommen.

Vielleicht hilft Ihnen das weiter.

Mit freundlichen Grüßen aus Berlin,

Henning Oelkers



Wolfgang Bauer
09.Dec.06
  8


Sg. Herr Haase,

Sie schreiben am Beginn:

Die Segmente des Displays sind optisch erkennbar (wie eingebrannt bei einer Bildröhre).

Ist das im spannungslosen Zustand so oder unter Betriebsspannung? Ein Foto wäre auch sehr hilfreich.

MfG. WB.

Hans-Dieter Haase
09.Dec.06
  9

Hallo Herr Oelkers, hallo Herr Bauer,

danke für die Hilfsbereitschaft.

Zunächst einmal das Foto vom Display im ausgebauten Zustand ohne Spannung. (Eingebaut bei eingeschaltetem Gerät ist keine Änderung zu erkennen).


Die Testmethode mit dem Ohmmeter war ein guter Rat. Ich habe die beiden Silikon-Kontaktstreifen abgetastet und konnte die einzelnen Segmente ansteuern. Sie wurden deutlich dunkler. Meiner Meinung nach dürften die einzelnen Segmente ohne Spannung aber nicht so deutlich zu erkennen sein, deswegen meine Vermutung, dass das Display defekt ist. Ganz defekt scheint es dann aber doch nicht zu sein.

Rein optisch werden die Kontaktstreifen auch gut an die Platine angedrückt. Möglicherweise liegt also doch ein elektrischer Fehler vor. Ich werde weitersuchen.

Herzliche Grüße aus Nienburg

Hans-Dieter Haase







Henning Oelkers
09.Dec.06
  10

Hallo, Herr Haase,

wenn ich das Foto betrachte, sehe ich einen diagonal verlaufenden dunklen Strich in der linken oberen Ecke. Ist dort evtl das vordere oder hintere Glas gebrochen?

Leider kann man das auf dem Foto nicht genau erkennen. Licht einer Taschenlampe könnte Ihnen helfen, das genau zu beurteilen.

Wenn das Glas gebrochen ist, ist das Display defekt. Denn das Funktionsprinzip beruht im wesentlichen auf der zwischen den Gläsern eingeschlossenen Flüssigkeit. Tritt nun Luft hinzu, oder Flüssigkeit aus, bedeutet dieses das Ende des Displays.

Mit freundlichen Grüßen nach Nienburg,

Henning Oelkers

Hans-Dieter Haase
10.Dec.06
  11

Hallo Herr Oelkers,

ich habe jetzt auch noch den letzten Schritt vollzogen und das Display aus dem Rahmen ausgebaut. Es sind weder vorn noch hinten irgendwelche mechanische Beschädigungen zu erkennen. Der unregelmäßig dunkle Hintergrund scheint mir dann doch darauf hinzudeuten, dass das Display Luft gezogen haben muss.
Bleibt jetzt also nur noch die Suche nach einem Ersatz, denn ohne Anzeige ist das Gerät ziemlich wertlos. Ich kann zwar die Frequenzen blind eingeben und so mit dem Gerät hören, aber befriedigend ist das natürlich nicht.


An dieser Stelle nochmals vielen Dank an alle, die mir (auch per Mail) versucht haben zu helfen.

Herzliche Grüße
Hans-Dieter Haase

Hans-Dieter Haase
06.Mar.07
  12

Vorab noch ein Hinweis: lt. Schiffhauer, Weltempfänger-Testbuch 1986/87, Siebel Verlag, ist das Innenleben des Satellit 600 identisch mit dem des Satellit 650. Das kann ich zumindest für das Digitalteil bestätigen. Von Herrn Janßen habe ich ein Digitalteil aus dem Satellit 650 erhalten. Es trägt die gleiche Baugruppen-Nummer wie das Digitalteil aus meinem Satellit 600. Beide Baugruppen sehen auch äußerlich komplett identisch aus.

Diese Baugruppe habe ich in meinen defekten Satellit 600 eingebaut. Ergebnis: LCD-Anzeige funktioniert, Empfang nur noch auf UKW und MW, keine Tastatureingaben möglich.

Also habe ich das funktionierende LCD-Display in das alte Digitalteil eingebaut und es damit versucht. Ergebnis: Empfang auf allen Bereichen möglich, Tastatureingaben werden nicht angenommen, Versuch einer Tastatureingabe führt zum Einfrieren der Uhrzeitanzeige.

Die dann erfolgte Fehlersuche war äußerst mühsam. Ich habe nicht mitgezählt, wie oft ich das Digitalteil aus- und wieder eingebaut habe. Letztendlich habe ich am Eingang K4 des SAA 6006 ein "1"-Signal von ca +1,2 V gemessen. Ohne Tastenbetätigung muss dort wie auch an den Eingängen K2 und K3 "0"-Signal anliegen. Auch nach Abziehen der Tastatur blieb das Signal erhalten und blockierte somit den SAA 6006. Auf dem Oszilloskop zeigte sich, dass das Signal eine Rechteckschwingung mit zusätzlichen "Austastlücken" war.

Hierzu ein Auszug aus der Funkschau-Beschreibung des Satellit 600:

Das Tastenfeld wird über eine 3 x 8-Matrix dekodiert, deren 8 Eingangsleistungen auch als Treiberleitungen für das LCDisplay (Rechtecksignale an den Oij-Leitungen -siehe LCD-Ansteuerung) arbeiten. Die Matrix-Ausgangsleitungen gehen auf die Eingänge K2, K 3, K 4 des SAA 6006, die bei gedrückter Taste H -Pegel führen und somit die Tastenroutine aktivieren.
Und weiter unten:
Für die Zeit derTastendecodierung kann wegen der doppelt benutzten Oij-Leitungen das LCD nicht angesteuert werden. Um jedoch eine Anzeige zu erhalten, wird das LCD und die Tastendecodierung im Zeitmultiplex angesteuert, was durch >Flimmern< der  Anzeige bei länger gedrückter Taste (Blickwinkel) erkennbar ist.



Das an K4 anliegende Rechtecksignal war also möglicherweise ein LCD-Ansteuer-Signal. Die Tastatureingabe hatte ja mit dem defekten LCD-Display funktioniert (wenn auch nur mit Blindeingabe). Also könnte der Fehler mit dem neuen funktionierenden LCD-Display zusammenhängen.

Es wurde nochmals die Leiterbahnführung in dem entsprechenden Bereich untersucht. Zwischen der Kontaktierung für das LCD-Display verlaufen die Leiterbahnen für die Eingänge K2, K3 und K4. Ein Kurzschluss an dieser Stelle, hervorgerufen durch die Silikon-Kontaktstreifen des Displays, kann einen solchen Fehler verursachen.

Versuchsweise wurde die in Frage kommende Leiterbahn mit einem schmalen Streifen Tesafilm isoliert. Der Fehler war behoben. Es zeigte sich aber, dass der Tesafilm-Streifen noch zu dick war und die danebenliegende LCD-Ansteuerbahn vom Silikon-Kontaktstreifen nicht mehr richtig kontaktiert wurde. Eine hinreichend dünne Isolierschicht habe ich dann aus Kunststoff-Isolierspray mit einem feine Pinsel aufgetragen (zur Sicherheit 2x). Man hätte auch versuchen können, den Silikon-Kontaktstreifen etwas seitlich zu verschieben. Da man aber nicht weis, ob nach rechts oder links und der Kontaktstreifen auch festgeklemmt ist zwischen Abdeckrahmen und Lichtleiter, habe ich mich zu dieser Lösung entschlossen. Bei der Verschiebelösung hätte es dann möglicherweise an anderen Stellen Schlüsse gegeben.

Die schlechte Qualität der Bilder bitte ich zu entschuldigen, aber bei max. 40k ist trotz einiger Versuche nicht mehr drin gewesen. Wenn gewünscht, kann ich diese in besserer Qualität als Anlage hochladen.

Nochmals danke an alle, die mir hier im Forum oder per email geholfen haben. Mein besonderer Dank gilt jedoch Herrn Janßen für den Digitalbaustein, Herrn Langfeld für das Abschirmblech und Herrn Bauer für die Vermittlung der Bezugsquelle.

Hans-Dieter Haase


Hits: 3648     Replies: 1
grundig: Satellit 600: Schaltungsbeschreibung
Dirk Becker
10.Jul.06
  1 Hallo Zusammen,

unter
Grundig Satellit 600 Schaltungsbeschreibung
befindet sich eine sehr interessante Schaltungsbeschreibung zu dem Gerät.
Die Qualität könnte etwas besser sein, mehr ist jedoch unter den gegebenen Umständen nicht möglich.

Guß aus Ottobrunn

Dirk Becker
Arpad Roth
11.Jul.06
  2
.... leider sind mehrere Seite (Schaltungen mit grauem Hintergrund) total unleserlich. Falls ich diese in guter Qualität zugeschickt bekomme, kann ich diese kleiner, und trotzdem gut leserlich aufbereiten.
MfG.

Hits: 2030     Replies: 1
Grundig Satellit 600 - Gerätebeschreibung
Wolfgang Scheida
08.Jun.06
  1

Wenn jemand möchte der kann gerne die komplette technische Gerätebeschreibung als PDF ca. 7MB als PDF downloaden die mir freundlicherweise Herr Becker transformiert hat.

hier als Download: www.scheida.at/scheida/bilder/D_Grundig_1984_Satellit_600.pdf



MfG Scheida

www.scheida.at/scheida/televisionen.htm





Ernst Erb
08.Jun.06
  2 Wenn eine Arbeit so erstellt wurde, dass Graustellen verschwunden sind, bzw. die Datei so klein wie möglich ist, dann kann man sie über das Modell in einem Thread vorstellen, z.B. Inhaltsbeschreibung und dann auch als Anlage laden. So kann sich jeder Benutzer (auch Gäste) bedienen.

Obligatorisch sollte man diesen Thread dem Schaltplan-Admin anzeigen, damit er allenfalls Tipps geben kann, wie man diese optimaler bearbeiten kann. Das gleiche Dokument kann man meist unter die Hälfte der KB bringen, wenn nicht schon optimal mit 2 bis 4 Graustufen daher kommt. Anleitung finden Sie über die Eingabe 3.98 im SEARCH.
;-)

Momentan zeigen wir inkl. den Schaltbildern aber exclusive der Anlagen und Bilder im Forum mehr als 180 tausend Bilder, also macht das viel aus, wenn wir dort sparen wo wir können.

Hits: 1835     Replies: 0
grundig: 600 professional; Satellit
Wolfgang Scheida
10.Feb.06
  1 Bei konkretem Interesse stelle ich gerne den ROHSCAN ! der vollständigen Funktionsbeschreibung aus den Grundig Technischen Informationen 1/2 1984 zur Verfügung!

Grundig Radio-: Satellit 600 professional
End of forum contributions about this model
