Model: Opta "Schlittschuh" 537GW (537 GW)

Antique radios, Old Time Radios

Opta "Schlittschuh" 537GW (537 GW)

Country: Germany Manufacturer/Brand: Loewe-(Opta); Deutschland
Year: 1936 / 1937 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 2629 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 440 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s);
Wave bands Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage AC/DC-set / 110; 127; 150; 220; 240 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org Model: Opta "Schlittschuh" 537GW (537 GW) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 625 x 354 x 304 mm / 24.6 x 13.9 x 12 inch

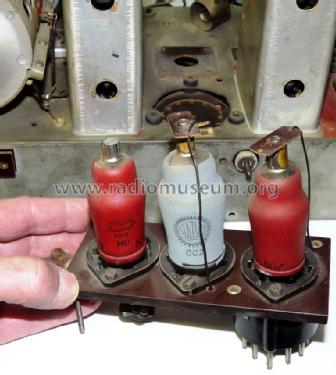

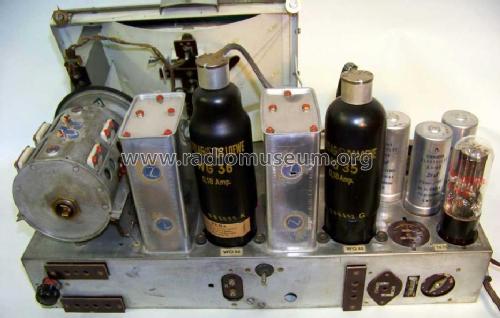

Valves / Tubes 3: WG36Loewe-Mehrfachröhre mit Regel-ZF-Pentode, Oszillator-Triode und Misch-Pentode. 65Vf; 0,18Af. (more for members)
Notes Das Loewe-Opta Modell 537 bekam den Kosenamen "Schlittschuh" wegen der Form der Zierleisten. Es gibt den "Schlittschuh" als Wechselstrom- und als Allstromvariante. Loewe verwendet bei dieser Allstromausführung besondere eigene Mehrfachröhren. Die ZF-Bandbreite ist schaltbar. Beim Loewe Modell 838 von 1937 gibt es eine noch ausgefallenere Gehäuseform, wobei dort die Rundung für den Lautsprecher direkt durch das Gehäuse gebildet ist.
Net weight 19.2 kg / 677.2 oz
Price in first year of sale 334 RM
Collectors prices 3 Collector prices (for members)
Source of data HndB.d.d.Rundfunk-H. 1936/37Handbuch des deutschen Rundfunk-Handels 1936/37 (1.Jahrgang!). / Radiokatalog Band 1, Ernst Erb

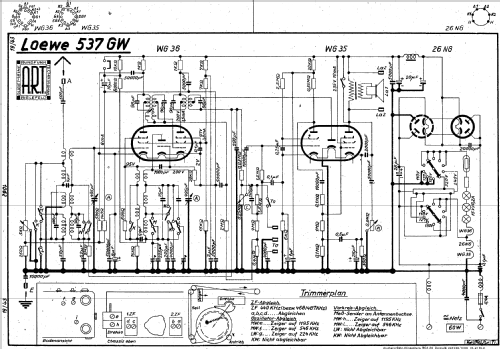

Circuit diagram reference Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

Loewe-Opta 537 GW (Schlittschuh)
