Country:GermanyManufacturer/Brand:Mende - Radio H. Mende & Co. GmbH, Dresden Year: 1931 / 1932 Type:Broadcast receiver (Radio). Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or TunerMod.-ID = 3521previous
|
Result List
|
next
|
New search for Radios etc.

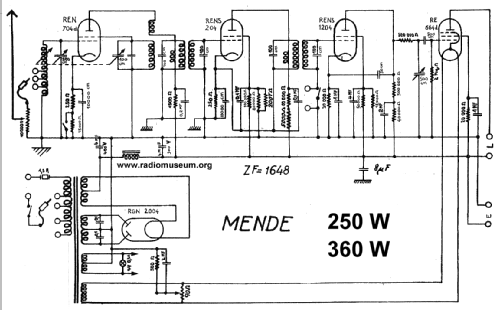

Schematics etc.: 3 (for
members)
PrincipleSingle-span superhet. High IF - like 1650 kHz Receives broadcast (MW) and long wave in one range. Einbereichs-Super. Bei diesem System liegt die ZF-Frequenz über dem MW-Band, z.B. bei 1650 kHz. Vor allem bestreicht das Gerät MW und LW ohne Wellenumschaltung. Es gibt auch Nicht-Einbereichs-Super mit der hohen ZF!Superhet, single span; IF-Freq. 1648 kHz Tuned circuits
6 AM circuit(s);
Wave bandsLangwellen und Mittelwellen sind ohne Wellenbereichsumsachaltung einstellbar.
Dies hat man vor allem bei ganz billigen Geräten - aber doch beiden Wellenbereichen - so gelöst und bei sogenannten Einbereichssupern.
Broadcast and LongWave in ONE range. Power type and voltageAC set plus voltage range. / = 2 different voltages - = voltage from-to * = «Special» Apparareil à courant alternatif. Tensions mentionnées. / = 2 Spannungswahlen - = von-bis * = Fabrikwahl/«Spezial» Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110-240 Volt Loudspeaker/pwr.outThis set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio). Cet appareil n`a pas d`haut-parleur. Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp. from Radiomuseum.org
Model: Einbereichs-Super 250W (250 W)
MaterialWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois. Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
410 x 320 x 290 mm / 16.1 x 12.6 x 11.4 inch

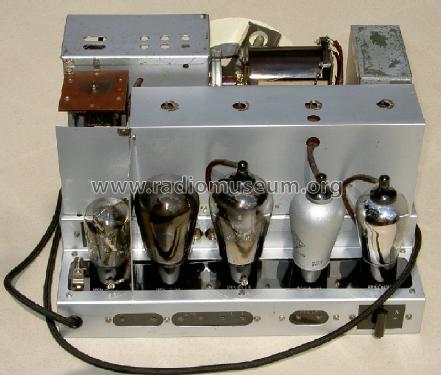

Valves / Tubes
5:
Vorgänger: keine. Vom Hersteller als „Doppelgitterröhre” bezeichnet. Sie wird als selbstschwingende Mischröhre in Superhets Anfang der 30er Jahre betrieben. In der allgemeinen Anwendung liegt das katodennahe Gitter 1 im Oszillatorkreis, das Gitter 2 erhält das Empfangssignal. Bei Mende ist die Beschaltung umgekehrt, jedoch bei einer viel höheren Anodenspannung! Die Verstärkung ist nur gering und nicht regelbar, die Oszillatorspannung koppelt stark auf den Antennenkreis. Da das erste Gitter nicht weitmaschig und/oder mit dünnem Draht gewickelt ist, ist eine Anwendung der Röhre in der Raumladegitterschaltung (wegen des hohen Irg und der hohen Heizleistung) für Rundfunkempfang nicht anzutreffen.REN704d
(more
for members)

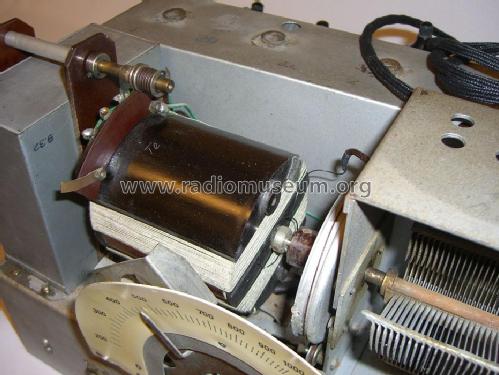

Notesgroße Halbkreis-Skala. Picture referenceDas Modell ist im «Radiokatalog» (Erb) abgebildet.
Au moins 2 des boutons ne sont pas dorigine.
Two knobs arent the original. If you can help me...
La couche de blindage de lune des RENS 1204 nest strictement nécessaire que sur lune des lampes
