Model: 406W
Antique radios, Old Time Radios
406W
Country:
Austria
Manufacturer/Brand:
Minerva; Wien
Year: 1939 / 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 9805
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 483 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: 406W
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
570 x 425 x 290 mm / 22.4 x 16.7 x 11.4 inch
Valves / Tubes
7:
EF13Rauscharme HF- Vorstufenröhre
(more
for members)
Notes
var.BBr.
Net weight
15 kg / 529.1 oz
Price in first year of sale
298
RM
Collectors prices
7 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Source of data
Handbuch WDRG 1939
/ Radiokatalog Band 2, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.

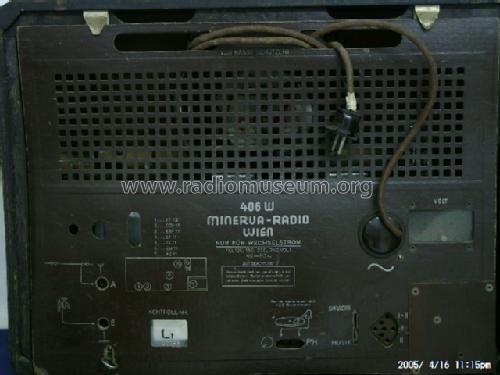

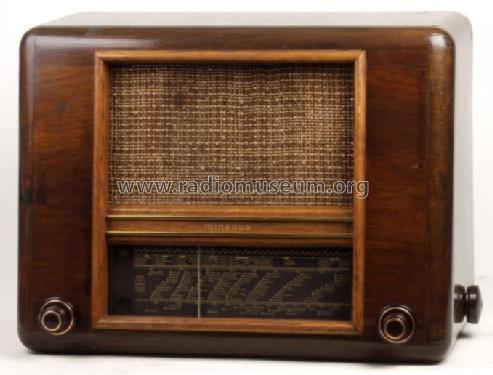

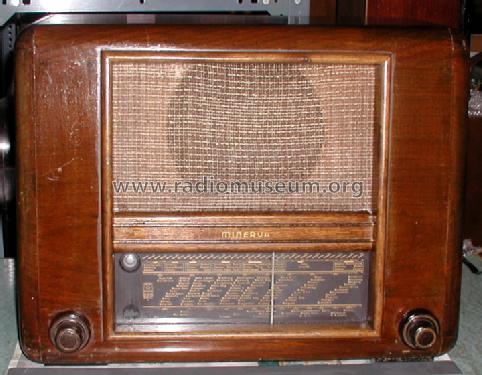

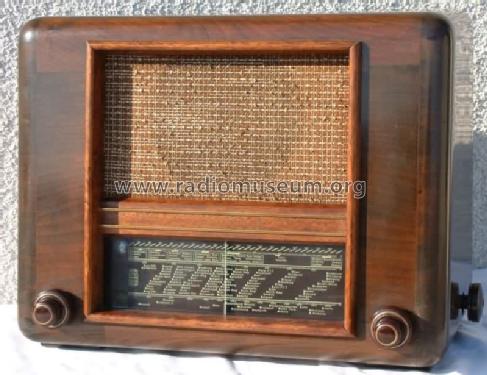

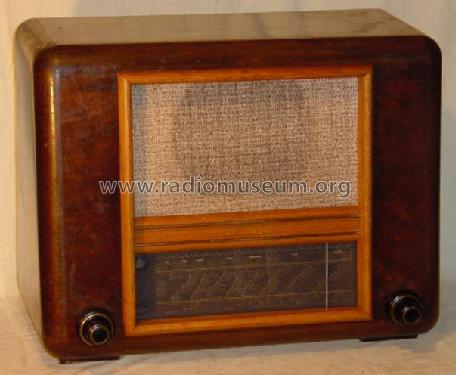

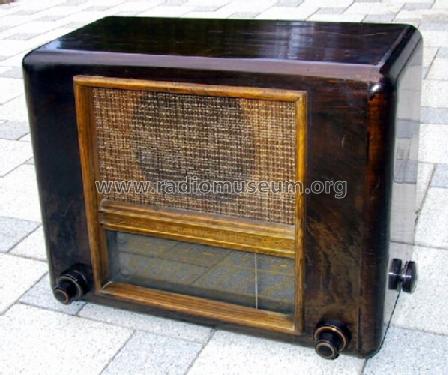

Minerva Type 406W
More pictures
Further information on
406W (Minerva; Wien)

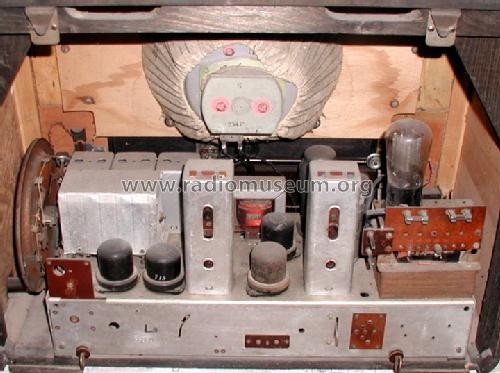

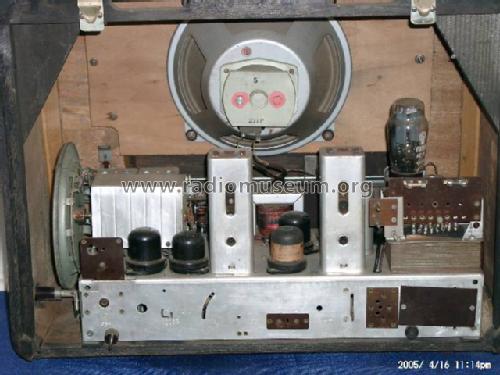

Bei 2 gleichen Geräten Minerva 406W zeigt sich der gleiche Fehler. KW funktioniert nur mit ganz neuen ECH11 über den ganzen Bereich. Bei etwas schwächerer ECH11 reißt der Empfang bei ca. 6,5 MHz / 45m Band ab. Vom 15m Band bis zum 40m Band ist der Empfang tadellos. Allerdings ist die Oszillatorschwingung an der Anode Triode ECH11 mit dem Oszillographen kaum messbar. Die Kondensatoren 1000pF / 60pF / 5486pF im KW-Oszillatorkreis sind überprüft. Kein Fehler. Alle Lötstellen und Kontakte, auch der Schleifkontakt im Drehkondensator sind nachgelötet bzw. gereinigt. Trotzdem keine vernünftige Oszillator-Schwingungsamplitude. Auch kein Windungsschluß in der Rückkopplungsspule nach Zerlegung der Oszillatorspule feststellbar (siehe 2. Bild). Da ich keine andere Möglichkeit mehr sehe, habe ich jetzt die Rückkopplungsspule nach außen, zwischen die Wicklungen der Resonanzkreisspule gelegt (siehe Bild 3). Das geht risikolos, da bei dieser Schaltung alles gleichstromfrei und der von mir verwendete Spulendraht stoffisoliert ist. Jetzt schwingt der Oszillator wieder einwandfrei mit ca. 25Vss an der Anode Triode ECH11. Ich kann mir allerdings nicht erklären, wodurch die Kreisgüte so schlecht geworden ist, dass diese Änderung notwendig wurde. MfG. W B Original KW-Oszillatorspule Spule zerlegt Spule nach dem Umbau
