• Year
  • 1955/1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 9910

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Number of Transistors
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • AC/DC-set / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org

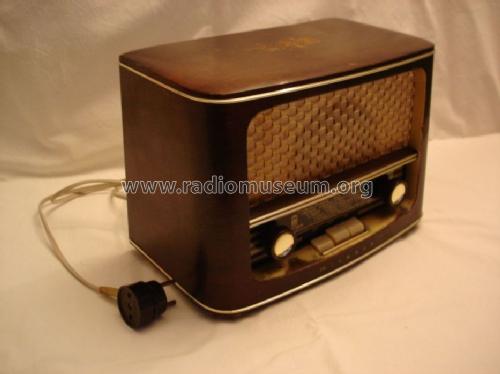

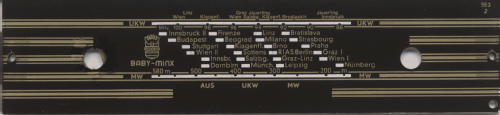

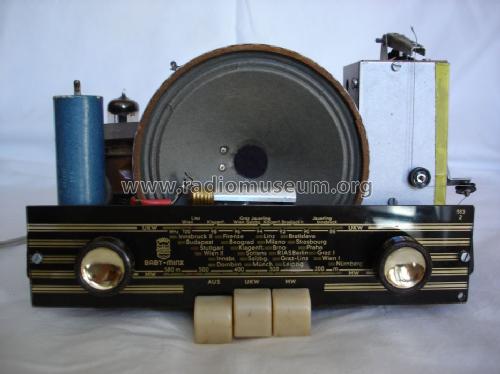

  • Model: Baby Minx 563 - Minerva-Radio Radiola-
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 290 x 200 x 160 mm / 11.4 x 7.9 x 6.3 inch
  • Net weight (2.2 lb = 1 kg)
  • 2.8 kg / 6 lb 2.7 oz (6.167 lb)
  • Price in first year of sale
  • 1,135.00 ATS
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Minerva-Radio: Baby Minx 563

Threads: 1 | Posts: 7

Liebe Reparaturprofis,

ich habe als Anfänger eine Problem mit der Reparatur meines Minerva Baby Minx. Grundsätzlich funktioniert das Radio bis auf die Skalanbeleuchtung. Ich habe daher das Schaltbild beim Modell (Schaltbild Heizkreis original.jpg) mit der Schaltung meines Baby Minx verglichen (Schaltbild Heizkreis.jpg, Heizkreis Skalenbeleuchtung Minerva Baby Minx.jpg). Die Schaltung sieht sehr verändert aus, funktioniert aber, nur brennt mir die Skalenbirne mit 24V immer durch. Wenn ich mit den vorhandenen Bauteilen die Schaltung laut Originalschaltbild zusammenlöte, werden die Heißleiter (NTK) sehr heiß, das Radio funktioniert nicht mehr und an der Skalenbirne habe ich eine Spannung von über 30V, weshalb ich keine weitere Skalenbirne riskieren wollte. Die Situation ändert sich auch dann nicht, wenn ich statt dem vorhandenen 435 Ohm Widerstand einen 1k Widerstand laut Schaltbild einlöte. Ich habe im "Schaltbild Heizkreis.jpg" die Istsituation aufgezeichnet und die Werte der vorhandenen Widerstände und Bauteile eingetragen. Vielleicht kann mir ja Irgendjemand weiterhelfen?

MfG
Manfred Tragner

Attachments

Manfred Tragner, 27.Mar.06
