EW5 (EW 5)
Country: Germany Manufacturer/Brand: Nora
Year: 1927 – 1929 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 3770 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle TRF with reaction (regenerative); 2 RF-stage(s); 2 AF-stage(s); NeutrodyneTRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits 3 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Batteries (storage and/or dry) / 4/60/100/-9/-10,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: EW5 (EW 5) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, slant panel.
Dimensions (WHD) 490 x 275 x 215 mm / 19.3 x 10.8 x 8.5 inch
Valves / Tubes 5: RE064Mir ist keine technisch identische Röhre eines anderen Herstellers bekannt, doch ist die Röhre meist austauschbar mit Philips A410N.
     (more for members)
Notes =E5, Widerstands-Kopplung; Steilpult [510, 514].
Price in first year of sale 275 RM
Collectors prices 1 Collector price (for members)
Catalogue reference Radio-Diehr, Berlin, 1928Infos im Katalog Radio-Diehr, Berlin, von 1928. / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle. (9072)

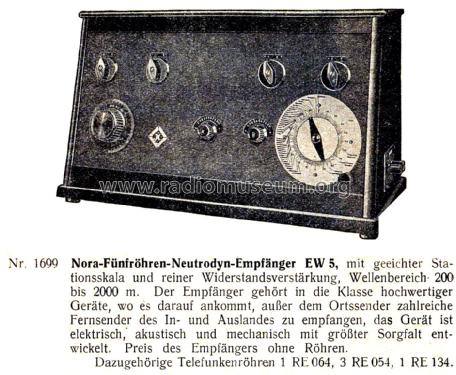

Skala nicht original ? Abbildung aus Radio-Diehr 28/29 mit org. Scala
Further information on

EW5 (EW 5) (Nora)

nora: mysterious Nora EW5  (10.03.2005)  Konrad BirknerHits: 187     Replies: 0 The top Photo at the model page shows my Nora EW5 .  The Photo below is different insofar, as the dial is the typical Nora dial: circular, bearing station names. My set is missing that type of dial.  But there is no mark of an earlier fit of the old one, which might have been removed and replaced by a different one, not from Nora. I was unable to identify it. The assumption of a replacement is somehow doubtful since there are, as mentioned above, no traces of a removal. Just by chance I came across the same dial type, being used on the Burndept "Shortwave Receiver Mk.IV", as depicted in RadioRadio by Jonathan Hill, p.89,fig.226. The same at Burndept´s "Screened Four" and "Universal Screened Five", Hill p.92,fig.252 andp.93, fig.260 resp. The Dials are called " Etholog ". Now my question : Has Burndept probably distributed such Nora radios in the late 20´s? (Notwithstanding the "Buy British" policy). Perhaps replacing the German dial? There have been some German radios been sold in UK, like the Loewe OE333, The Blaupunkt (Blue Spot)VIII slightly modified as "Empire Two" by Burton, or theTelefunken Arcolette as Gecophone"Victor 3",model BC 2930. Why not a Nora set? Dr.Aron,the owner of Nora, had connections to UK. What may be behind this mystery? Any hint will be appreciated. Thanks KoBi
