RE064

Information - Help
ID = 7

Country:
Germany
Brand: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Tube type:  TRIODE (Detail uncertain)
Identical to RE064 = SD4
Similar Tubes
Normally replaceable-slightly different:
  SuperdynIV
Other base:
  RE064t
First year 1926 Tube leaflet collection E.Erb Analysis by original leaflets

Base Europe 4-Pin (A, 4A, B4, since 1914) (Codex=Eo)
Filament Vf 3.5 Volts / If 0.06 Ampere / Direct
Description No identical valves of other manufacturer available but is similar to Philips A410N.
Text in other languages (may differ)
Tube prices 9 Tube prices (visible for members only)
Literature Taschenbuch zum Röhren-Codex 1948/49
  RE064: funkschau 6/78
Egon Strampe

RE064: R.O.
Rudolf Osterkamp


RE064: Röhrentaschenbuch VT 1962
Jörg Kulbe


RE064: Telefunken Röhren 1928/29
Robert Schmalstieg


Usage in Models 1= 1925? ; 1= 1925 ; 1= 1926?? ; 2= 1926? ; 33= 1926 ; 1= 1927?? ; 2= 1927? ; 37= 1927 ; 1= 1928?? ; 2= 1928? ; 11= 1928 ; 2= 1929? ; 2= 1929 ; 1= 1930 ; 1= 1931

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):98



Forum contributions about this tube
RE064
Threads: 1 | Posts: 2
Hits: 1875     Replies: 1
RE064 (RE064) anderer Systemaufbau
Albrecht Schwaderer
09.Jun.05
  1 Hallo zusammen,

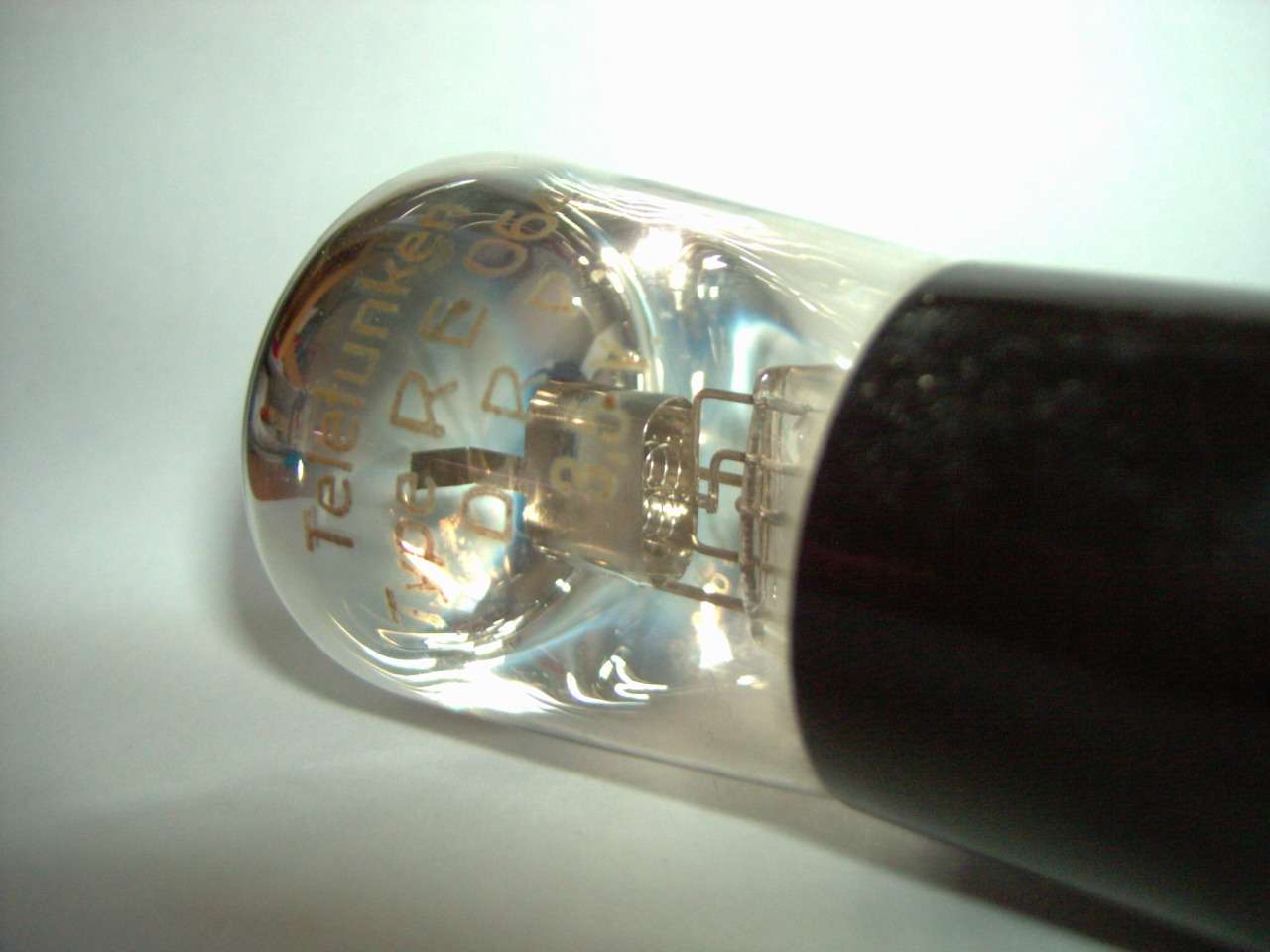

ich habe eine RE064 mit einem anderen Systemaufbau wie die hier gezeigte Röhre. Soll eine neue Röhrenvariante angelegt werden, wie bei AZ 12, oder einfach das Bild bei der schon bestehenden Seite hinzugefügt werden? Die Röhre hat 2 Heizfäden und ein doppeltes Steuergitter sowie eine ovale Anode.
Für mich fast nicht zu glauben, dass die Röhren gleiche Eigenschaften haben.
Was sagen die Experten?

Noch einen schönen Abend

Albrecht Schwaderer

Attachments

Ernst Erb
04.Aug.05
  2 Grüezi Herr Schwaderer
Leider hatte ich Ihren Beitrag nicht gesehen - und stosse erst jetzt darauf.
Die sehr moderne Version hat ein stehendes System. Dabei geht der Heizfaden möglicherweise auf der einen Seite nach oben und kehrt auf der anderen Seite nach unten zurück. Ich glaube nicht, dass es zwei Heizfäden sind, sondern der gleiche in Reihe (evtl. durch eine Brücke unterbrochen) - wozu man zwei Gitterspiralen anlegen musste - vielleicht um eben die gleichen Werte zu erhalten.

Auf der Röhrenseite sehen Sie auch eine erste Version mit Metallsockel und Spitzli.

Solche Ausführungen können Sie jederzeit auf die Röhre hoch laden. Wir nennen das Röhrenvarianten. Wir haben aber vor, diese Varianten bei einer Röhre anlegen zu können - nicht mit anderer Bezeichnung und Röhrenblatt, sondern als Link auf dem Röhrenblatt. Das ist dann eher für Sammler und Interessierte, denn für den Gebrauch sind solche Röhren gleich. Dazu benötigen wir aber noch die Programmierer-Resourcen ... Kommt später.

Bauliche Varianten gibt es oft. Siehe z.B. bei RES964, 506, 1805, AL4, AZ1 oder AZ11.

Eine andere Sache sind die Röhren mit gleicher Bezeichnung aber unterschiedlichen technischen Werten.
A)
Beispiele sind Röhren gleicher Bezeichnung eines anderen Herstellers, z.B. eine Triode und eine Gleichrichterröhre mit gleicher Bezeichnung.
oder
B)
Röhren mit anderem Sockel, was durchaus vom gleichen Hersteller stammen kann. Beispiel ACH1_Stift und ACH1 oder APP4210 in drei Varianten: B5-Sockel mit Seitenanschluss = APP4120 (sofern es die üblichste ist) und APP4120_B5+1Stift und APP4120_6Stift-EU, also Hexodensockel mit einem fehlenden Stift.
Diese nicht durch den anderen Typ ersetzbare Röhren nennen wir "Unterstrichröhren" weil wir ein Zeichen verwenden, den Unterstrich, das die Röhrenhersteller noch nicht verwenden konnten. So können wir das System veranlassen, die Modell-Admins zu warnen, wenn ein Modell z.B. mit der APP4120 bestückt ist. Dann können diese klären um was für eine Fassung im Gerät es sich handelt und notfalls die "Unterstrichröhre" einsetzen. Ohne diesen Trick hätten wir keine Chance in solchen Fällen auf die richtige röhre zu weisen - und man fände z.B. eine Triode dort wo ein Gleichrichter nötig wäre - oder wüsste nicht um welchen Sockel es handelt (ACH1).

Hier habe ich nun den Text dazu gefunden:
http://www.radiomuseum.org/forum/roehren_unterstrichtypen_varianten.html

RE064
End of forum contributions about this tube
