Model: Arabella 57 3D
Antique radios, Old Time Radios
Arabella 57 3D
Country:
Germany
Manufacturer/Brand:
Nordmende, Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemeling
Year: 1956 / 1957
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 20755
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
10 AM circuit(s);
13 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Details
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
4 Loudspeakers4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
/ 12 W
www.radiomuseum.org
Model: Arabella 57 3D
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with Push Button Tuning.
Dimensions (WHD)
1100 x 795 x 440 mm / 43.3 x 31.3 x 17.3 inch
Valves / Tubes
9:
ECC85
(more
for members)
Notes

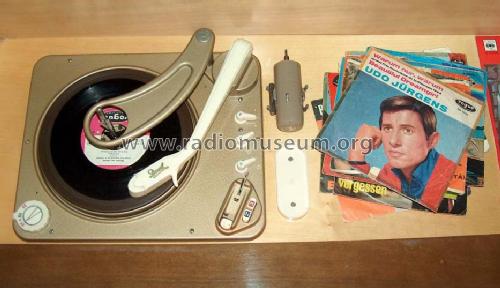

Phono-Chassis = Dual 1003.
Net weight (2.2 lb = 1 kg)
48 kg / 105.8 lb
Price in first year of sale
1048
DM
Collectors' prices
4 Collector prices (for members)
External source of data
Erb
Source of data
HdB d.Rdf-& Ferns-GrH 1956/57Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1956/57 durch VDRG, Verlag für Radio-Foto-Kino.
Ich habe das Gerät vom rm.org - Mitglied Edith Mills zum Nulltarif erstanden und aufgearbeitet. Es steht nun in unserem Wohnzimmer.
Links das beim öffnen der Tür, beleuchtete Schallplattenfach. Fassungsvermögen: 32 Schallplatten aller Größen. - Rechts das ebenfalls beleuchtete Barfach mit Fliesenimitation.
Das \nackte\ Einschub-Chassis auf Sperrholzbrett. Beim Ausbau sind einige Lüsterklemmen zu lösen.
