BX300U /00 /04

• Land
• Niederlande

• Hersteller / Marke
• Philips; Eindhoven (tubes international!); Miniwatt

• Jahr
• 1950–1952

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 13409

• Bilder
• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• UCH42 UAF42 UBC41 UL41 UY41

• Hauptprinzip
• Superhet allgemein; ZF/IF 452 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Langwelle, Mittelwelle und Kurzwelle.

• Betriebsart / Volt
• Allstromgerät / 110-127; 220 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 11 cm = 4.3 inch

• Material
• Bakelit (Pressstoff)

• von Radiomuseum.org
• Modell: BX300U /00 /04 - Philips; Eindhoven tubes

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Abmessungen (BHT)
• 270 x 200 x 190 mm / 10.6 x 7.9 x 7.5 inch

• Bemerkung
• Cabinet colors: /00 = brown, /04 = creme.

  AM radio for external antenna:
  • LW: 150 - 400,5 kHz.
  • BC: 517 - 1600 kHz.
  • SW: 9,5 - 12 MHz.
  Loudspeaker: 9742X (5Ω).
  Dial lamp: 8097D (E10, 19V/97mA).

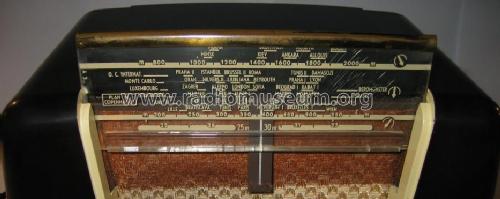

  For the BX300U and some other Philips models, the user can easily swap the scale. You could easily obtain scales - especially in the case of a new wave plan.




• Nettogewicht
• 3 kg / 6 lb 9.7 oz (6.608 lb)

• Originalpreis
• 260.00 SFr

• Datenherkunft extern
• E. Erb 3-907007-36-0

• Datenherkunft
• Technisch- Commercieel - Radio Vademecum Staleman

• Schaltungsnachweis
• Thali-Schemasammlung und Tungsram-Röhrenbestückung.

• Literatur/Schema (1)
• -- Original-techn. papers.

• Bildnachweis
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
