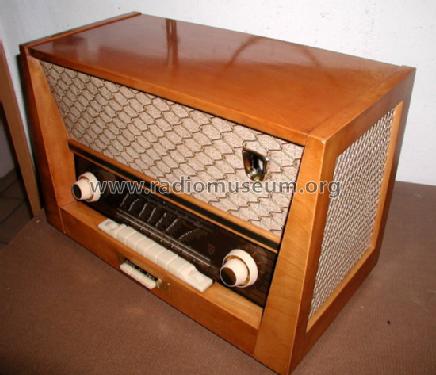

Duplex-Register S/W


Country: Austria Manufacturer/Brand: Radione; Wien (RADIO Nikolaus Eltz)
Year: 1957 / 1958 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 73817 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s); 9 FM-circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out 3 LoudspeakersThree built-in loudspeakers of any principle.
Trois haut-parleurs.
Drei Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät. / 2.5 W
www.radiomuseum.org Model: Duplex-Register S/W Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 525 x 334 x 270 mm / 20.7 x 13.1 x 10.6 inch
Valves / Tubes 7: ECC85     (more for members)
Net weight 9.5 kg / 335.1 oz
Price in first year of sale 2370 öS
External source of data Gerät aus eigener Sammlung
Source of data -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation. / Radiokatalog Band 2, Ernst Erb

This model was suggested by Wolfgang Bauer.
More pictures
Further information on

Duplex-Register S/W (Radione; Wien (RADIO Nikolaus Eltz))

radione: Duplex-Register S/W  (16.11.2007)  Gerhard HeiglHits: 134     Replies: 0 Der Duplex-Register S/W (skandinavisches Design) ist technisch baugleich (Schaltschema) mit dem Duplex-Register W, sie unterscheiden sich nur durch das Gehäuse.
