Model: Reporter WK
Antique radios, Old Time Radios

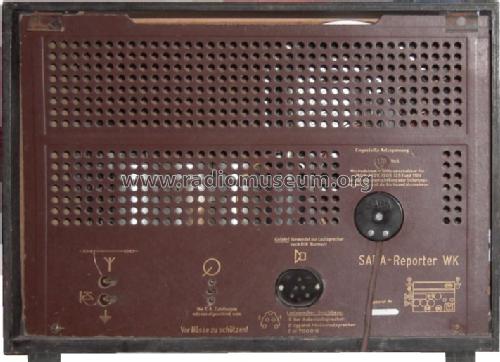

Reporter WK
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1949 / 1950
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6579
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 487 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
Wave bands
Broadcast, Long Wave and 2 x Short Wave.LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 22 cm = 8.7 inch
www.radiomuseum.org
Model: Reporter WK
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
530 x 386 x 295 mm / 20.9 x 15.2 x 11.6 inch
Valves / Tubes
5:
ECH4
(more
for members)
Notes
var.BBr.;auch AZ1? [FS4907] siehe auch Reporter W von 1948/49
Net weight
15.4 kg / 543.2 oz
Price in first year of sale
525
DM
Collectors prices
16 Collector prices (for members)

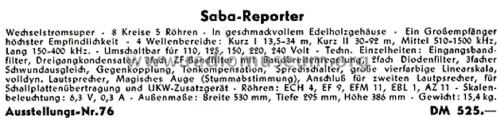

Source of data
Katalog Weide, 1949/50.Empfänger, Weide & Co. GmbH, Hamburg 1, 1949/50.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Mentioned in
Funk-Technik (FT)In der Zeitschrift Funk-Technik (61, FT) geführt. Die aufgeführten Zahlen (JJNN) zeigen das Ausgabejahr, gefolgt von der Nummer. Autor ist Curt Rint. Die Zeitschrift kommt aus dem Wedding-Verlag GmbH, Berlin.
(4921)
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
Further information on
Reporter WK (SABA; Villingen)
Hallo liebe Radiofreunde,
mit einem ganzen Schwung anderer Radios fiel mir auch ein SABA Reporter WK in die Hände. Die Seriennummer ist 76359X. Nun zur Röhrenbestückung:
AZ11(Telefunken) ECH11(Telefunken) EBF11(Telefunken) EL11(Valvo) EFM11(Telefunken)
Auch der zum Modell hochgeladene Schaltplan ist nicht stimmig zu meinem WK. Die Werte der Kondensatoren und Widerstände passen nicht. Auch bin ich mir sicher, dass nicht an dem Radio irgendwann mal eine totale Verbastelung stattgefunden hat.
Kann ich hier ein neues Modell mit gleichem Namen anlegen? Bitte um Mithilfe!

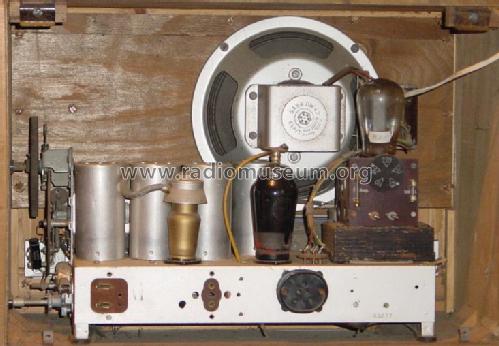

Anbei Bilder des Chassis
Grüße,
Jochen
