Model: Olympia 503W (503 W)
Antique radios, Old Time Radios
Olympia 503W (503 W)
Country:
Germany
Manufacturer/Brand:
Sachsenwerk Niedersedlitz, VEB Elektromaschinenbau; Nieders
Year: 1950 / 1951
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 17494
previous
|
Result List
|
next
|
New search for Radios etc.

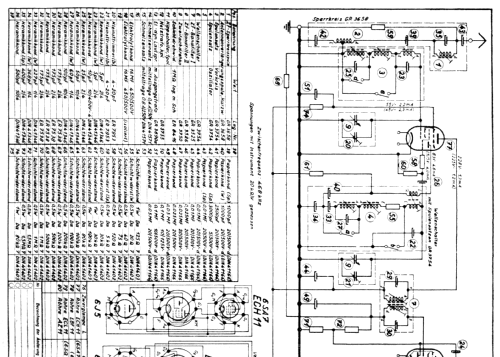

Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Olympia 503W (503 W)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
430 x 300 x 250 mm / 16.9 x 11.8 x 9.8 inch
Valves / Tubes
4:
ECH11
(more
for members)
Notes
Durch gerätespezifischen, optionalen Adapter Ersatz der ECH11, EBF11 und ECL11 gegen die OSW-Röhren 6J5, 6SA7, 6K7, 6SQ7 und 6V6 möglich. Siehe auch Link "Mehr Bilder".
Collectors prices
14 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Source of data
Die Geschichte der RdFkInd DDRDie Geschichte der rundfunkindustrie der DDR 1945 bis 1967, 3. Auflage; Bernhard Hein; Funk Verlag Bernhard Hein e.K.
/ Radiokatalog Band 2, Ernst Erb
Mentioned in
Abele Bd. 4Das Gerät kommt vor im Buch Historische Radios, Eine Chronik in Wort und Bild Bd. 4, von Günter Abele, zu bestellen beim Autor oder im Füsslin Verlag. Die folgenden Zahlen weisen auf die Seitennummer im Buch.
(200B)
Picture reference
Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
Gehäusehersteller VVB "Sachsenholz" in Tharandt.

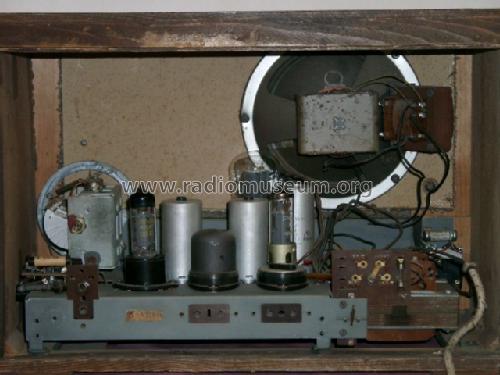

Mit eingesetztem OSW-Röhrenadapter, Lautsprecher und Übertrager nicht original.
More pictures
Further information on
Olympia 503W (503 W) (Sachsenwerk Niedersedlitz, VEB Elektromaschinenbau; Niedersedlitz (Ostd.))

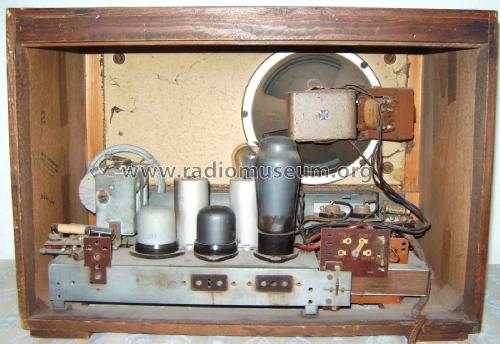

Oberhalb des Lautstärkepoti's befindet sich eine Holzschraube, die das Chassis an der Rückseite der Frontpartie befestigt. Wird diese übersehen, läßt sich das Chassis nicht ausbauen.
