Spitzensuper 51 SH906W
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1950/1951
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 5244
Silberhorn
Bild aus eBay
Eigenes Gerät
Eigenes Gerät.
Eigenes Gerät
Eigenes Gerät.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 9
- Main principle
- Superheterodyne (common); ZF/IF 468/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 10 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
- Loudspeaker
- 2 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Spitzensuper 51 SH906W - Siemens & Halske, -Schuckert
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 695 x 470 x 335 mm / 27.4 x 18.5 x 13.2 inch
- Notes
-
3× KW; Spulenrevolver.
Hergestellt im Werk Karlsruhe.Der Siemens-Schaltplan zeigt eine (Germanium-) Diode parallel zum Sekundärkreis des 3.FM-Bandfilters. In den Schemas der Publikationen Funkschau, Funktechnik und Lange/Nowisch ist sie dagegen nicht enthalten.
- Net weight (2.2 lb = 1 kg)
- 23 kg / 50 lb 10.6 oz (50.661 lb)
- Price in first year of sale
- 650.00 DM
- Source of data
- Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange-Nowisch
- Mentioned in
- Funkschau (17/1950, S.278, Schaltung)
- Literature/Schematics (1)
- Funk-Technik (FT) (11/1951, S.309f., FT-Empfängerkartei)
- Literature/Schematics (2)

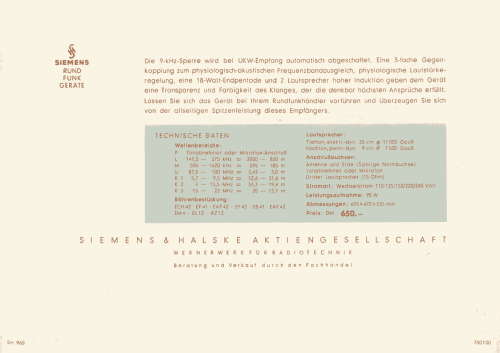

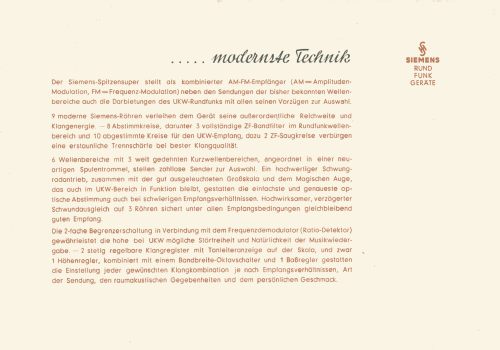

- -- Original-techn. papers.
- Literature/Schematics (3)
- Radio-Mentor (12/1950, S.648ff. Ausführlicher Bericht + Schema)
- Picture reference

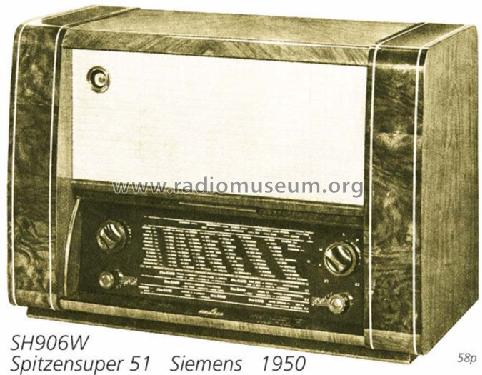

- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 2514 models, 2111 with images and 1325 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collections
The model Spitzensuper 51 is part of the collections of the following members.
Forum contributions about this model: Siemens & Halske, -: Spitzensuper 51 SH906W
Threads: 2 | Posts: 6
Hallo Freunde,
ich sehe mir die Schaltpläne an - aber ich sehe beim die UKW- Eingangskreise und Oszillatorkreise einfach nicht? Ich sehe nur K-M-L und Zf für 2 Frequenzen, aber wie das UKW-Signal ins Radio kommt, das sehe ich hier nicht...
Kann mir das bitte jemand erklären?
Liebe Grüße, Kai Uwe Albers
Kai Uwe Albers, 21.Dec.09
Dear Radio experts,
Can anyone say whether this radio has an electro-dynamic speaker? It looks like it may....
Thank you,
Mark
Mark Donen, 18.Dec.09
