Juwel 3 Stereo 1132.012


Country: Germany Manufacturer/Brand: Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Year: 1960 / 1961 Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Radio or Tuner
Mod.-ID = 31099 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Super-Heterodyne (Super in general); IF-Freq. 473 kHz

Tuned circuits 8 AM circuit(s); 11 FM-circuit(s)
Wave bands LW, MW/BC, two SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), 2 fois OC et MF (onde ultra-courte, bande FM ou MF).
LW, MW, 2 x KW und UKW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Broadcast, (BC) Long Wave (LW), 2 x SW and FM.

Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Alternating Current supply (AC) / 110-240 Volt

Loudspeaker/pwr.out Two built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.
2 Loudspeakers
/ 6 W

from Radiomuseum.org Model: Juwel 3 Stereo 1132.012 Material Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Wooden case

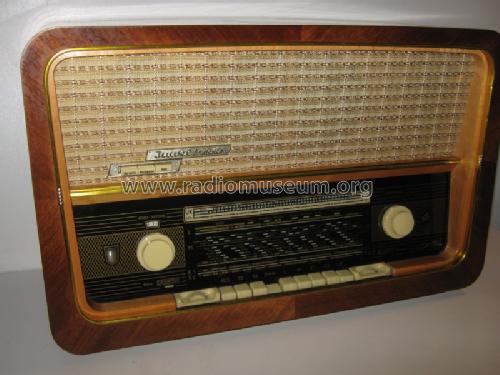

Shape Tablemodel with Push Buttons.
Dimensions (WHD) 633 x 395 x 280 mm / 24.9 x 15.6 x 11 inch
Valves / Tubes 10: ECC85     (more for members)

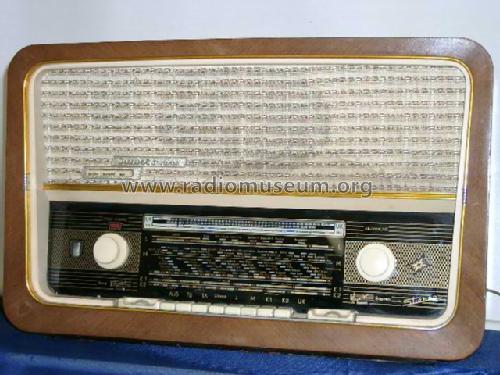

Notes Nur NF-Stereo, mit oder ohne sep. Stereobox erhältlich, Aufpreis 100 bis 125 DM je nach Variante. Balanceregler auf Rückseite. Drehbare Ferritantenne, 3-Tasten-Klangregister, getrennte-H/T-Regler. 2 Gehäusevarianten: klassisch / modern. - Produziert auch als Chassis für R.-F.-Truhen (Staßfurt).


More pictures


More information on

Juwel 3 Stereo 1132.012 (Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG)

stern-roch: 1132.012; Juwel 3 Stereo  (06.11.2009)  Hans Jürgen HeiderHits: 238     Replies: 2 Hallo liebe Gemeinde, aufgrund des Beitrages von Herrn Glüder habe ich meinen Juwel3 Stereo vorgekramt. Ich habe ihn soweit zum Laufen gebracht und auch versucht die Frage des Kollegen Glüder zu beantworten. Habe Probleme mit der dem Einstellen in das Forum, liegt wohl an meinem System oder an mir selbst. Nun zu meinem Problem: AM ohne Beanstandungen, FM zu leise, Regelspannung zu klein und Frequenzversatz von etwa  8 MHz. Korrektur mit Oszi-Trimmer nicht  erreichbar. Auf Skaleneinstellung 91,2 MHz empfange ich Radio Paradiso (Berlin), der mit 98,2 MHz vom Scholzplatz sendet. Für alle Tipps sage ich im Voraus besten Dank. Freundliche Sammlergrüße hjheider
More...
stern-roch: Juwel 3 Stereo - Trafodaten  (04.11.2009)  Joachim GlüderHits: 130     Replies: 0 Kennt jemand Daten zu den Transformatoren, die in diesem Gerät verbaut wurden? Die Ausgangsübertrager könnten eine höhere Impedanz haben als bei der EL84 üblich, denn die Endröhren werden offenbar sehr sanft betrieben mit geringerem Anodenstrom. Dementsprechend bräuchte auch der Netztrafo nur geringeren Strom liefern. Andererseits wirken alle Trafos ausgesprochen großzügig dimensioniert. freundliche Grüße J. G. rfsr: Juwel 3 Stereo  (26.05.2004)  Jörg KulbeHits: 365     Replies: 0 Das Chassis des Juwel3 wurde von den Rafena-Fernsehwerken in der Truhe "Club1" mit dem Fernsehchassis "Record" und den Plattenspieler "Ziphona P10-36" verbaut. Anbei ein  Foto vom Nachfolger Club-Stereo
