Gavotte 1691

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1965–1967
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 26131

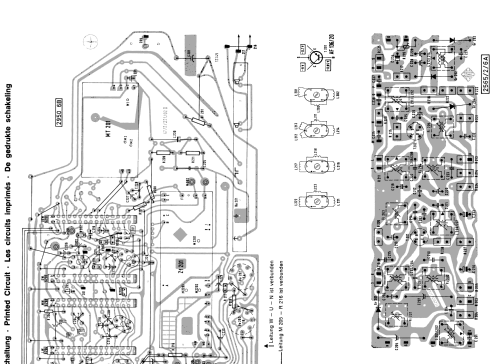

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 9
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 460/10700 kHz
  • Anzahl Kreise
  • 7 Kreis(e) AM     11 Kreis(e) FM
  • Wellenbereiche
  • Langwelle, Mittelwelle, Kurzwelle und UKW.
  • Betriebsart / Volt
  • Wechselstromspeisung / 110; 125; 220 Volt
  • Lautsprecher
  • Dynamischer (permanent) Ovallautsprecher
  • Belastbarkeit / Leistung
  • 4 W (Qualität unbekannt)
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Gavotte 1691 - Telefunken Deutschland TFK,
  • Form
  • Tischgerät, Tasten oder Druckknöpfe.
  • Abmessungen (BHT)
  • 620 x 170 x 190 mm / 24.4 x 6.7 x 7.5 inch
  • Nettogewicht
  • 7 kg / 15 lb 6.7 oz (15.419 lb)
  • Datenherkunft extern
  • erb
  • Literatur/Schema (1)
  • -- Original-techn. papers.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Gavotte befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Telefunken: Gavotte 1691

Threads: 2 | Posts: 9

Hallo,

das Rauschen der Endstufe hat eine einfache Ursache. Der Trimmer R304 "kratzt". Es handelt sich um einen sehr einfachen Trimmer in billigster Ausführung. Den gleichen Fehler hatte ich auch. Einfach den Trimmer ersetzen und die Emitterspannung neu einstellen. (-5,8 Volt). Damit ist das Problem erledigt.

Mfg

Klaus-Dieter Grams, 22.May.13

Weitere Posts (1) zu diesem Thema.



Liebe Sammlerkollegen,

ich habe mit der Endstufe meiner Gavotte1691 (transistorisiert) ein Problem. Da das Radio fuer den taeglichen Gebrauch bestimmt ist und jeden Tag ca.3 Stunden spielt (bei guter Musik auch laut!),wird es doch ziemlich beansprucht und die Endstufe wird ziemlich heiß. Vor 2 Wochen fing die Endstufe an zu rauschen. Da habe ich gelesen und habe dem Radio nur halb zugehört;und dann fing es immer wieder an ein klitzekleines bisschen an zu rauschen. Da ich die Radios ans Kabelfernsehen angeschlossen habe, ist der UKW-Empfang voellig stoerungsfrei. Die Skala zeigt sehr genau 89,0MHz (da liegt WDR2) und trotzdem habe ich immer nachgestellt. Doch als ich dann Cassetten über TA/TB gehört habe, fiel das Rauschen, das genauso wie UKW-HF-Rauschen klingt, sehr stark auf. Sofort das Radio ausgeschaltet, Stecker rausgezogen und hinter die Rueckwand geschaut; alles wie gehabt. Seitdem ich das Geraet besitze, zieht ein verheizter Hochlastwiderstand meine Aufmerksamkeit auf sich. Wundert mich schon, dass das noch funktionierte. Der ist auf dem Bild "Endstufe" mit Pfeil 1 gekennzeichnet. Daneben ein alter, mit brauner Masse vergossener Wickelkondensator; Pfeil 2. Ich verstehe nicht allzuviel von Transistoren/Halbleitern, deshalb brauche ich Hilfe. Ich habe da nichts ausgetauscht, weil ich Angst habe Irgendwas zu zerstoeren, wenn ich da was Neues einloete. Aber erstmal muss ich wissen, WAS da ueberhaupt kaputt ist. Desweiteren muss ich wissen, welchen Wert und welche Verlustleistung der Widerstand hat UND welche Art von modernen Kondensatoren ich da einsetzen muss (MKP,MKT, ...??). Ist das vielleicht ein thermischer Effekt? Heute habe ich das Radio nach 2 Wochen Betriebspause erstmals wieder eingeschaltet und es rauscht nicht mehr. Das deutet aber auch ein bißchen auf Transistorschluss hin. Und wuerde es mich auch interessieren, wie man das Chassis aus dem Gehäuse herausbekommt (Bild "Chassisschraube"). Ueber Hilfe wuerde ich mich sehr freuen!

Mit freundlichen Gruessen

E.Henneke

Anlagen

Etienne Henneke, 17.Sep.08

Weitere Posts (8) zu diesem Thema.
