Model: Jubilate S
Antique radios, Old Time Radios
Jubilate S
Export
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1955 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 107471
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 13 cm = 5.1 inch
www.radiomuseum.org
Model: Jubilate S Export
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
320 x 240 x 175 mm / 12.6 x 9.4 x 6.9 inch
Valves / Tubes
6:
ECC85
(more
for members)
Notes
Rückwand mit dem Aufdruck "Jubilate S Export"
Net weight
4.6 kg / 162.3 oz
This model was suggested by Michael Münch.
More pictures
Further information on
Jubilate S Export (Telefunken Deutschland (TFK))
Hallo,

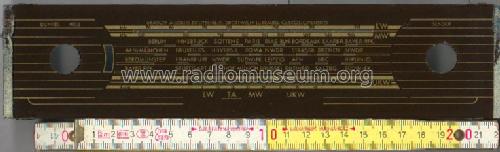

ich habe eine Variante des Jubilate S mit dem Zusatz "Export" vorschlagen können, nachdem ein solches Gerät in meinen Besitz gelangt ist. Bisher lässt sich diese Variante aber nur daran festmachen, dass es auf der Rückwand den Aufdruck "Jubilate S Export" gibt. Die Ermahnung, die Rückwand nur nach Ziehen des Netzsteckers abzunehmen, ist in deutscher Sprache aufgedruckt. Ein Schaltplan, anhand dessen ich etwaige technische Unterschiede zum Jubilate S ausmachen könnte, liegt leider noch nicht vor. Bleibt noch die Skalenscheibe, die allerdings auch keine "fremdsprachlichen" Besonderheiten aufweist. Bezeichnenderweise kam diese Scheibe zerbrochen bei mir an, hier aber eine in Photoshop zusammengesetzte Rekonstruktion (noch nicht fertig, aber wenn, lasse ich eine Folie ausdrucken):
Ich möchte Besitzer des Jubilate S bitten, die Skalenscheibe ihres Geräts auf Unterschiede zu dieser Abbildung zu überprüfen und diese hier zu posten. Vielleicht kommen wir gemeinsam dem Geheimnis des Geräts auf die Spur.
Der Hinweis des Vorbesitzers, er habe das Gerät irgendwann einmal von seinem Bruder erhalten, der im Grenzgebiet zu Luxemburg und Frankreich gewohnt habe, scheint mir eher in die Irre zu führen.
Ich lade ein Bild der Rückwand hoch, den Schaltplan habe ich als gesucht gemeldet.
Beste Grüße -
MiMü
