• Country
• Germany

• Manufacturer / Brand
• Tonfunk GmbH; Karlsruhe

• Year
• 1953/1954

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 17347

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 9

• Valves / Tubes
• EC92 EC92 EC92 ECH81 EM4 EF41 EF41 EABC80 EL84

• Number of Transistors

• Semiconductors
• Tr.Gl.=Metal-rectif.

• Main principle
• Superheterodyne (common); ZF/IF 468/10700 kHz; 2 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220 Volt

• Loudspeaker
• 3 Loudspeakers

• Power out
• 4 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

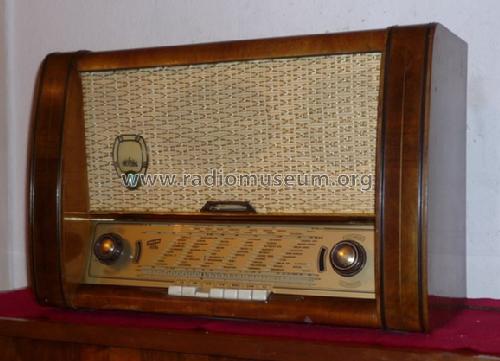

• Model: Violetta W303 F 3 - Tonfunk GmbH; Karlsruhe

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 610 x 450 x 290 mm / 24 x 17.7 x 11.4 inch

• Notes
• Tonfunk Violetta W303F hat ein eingebautes Fernsehton-Empfangsteil (2x EC92) für VHF Band III, vergleiche Modell W303N ohne eigenes FS-Tonempfangsteil. Die zugehörigen Tonfunk-Bildempfänger ohne Tonteil sind FB311 und FB211.
  Typbezeichnung am Chassis immer W303, die Rückwand ist mit W303F oder W303F3 (dann zusätzlich el.stat. Hochtonlautsprecher) bezeichnet. Das Schema nennt für alle W303F.
  MW-Ortssendertaste, frontseitig abstimmbar.
  Der Katalog des Rundfunk-Grosshandels 1953/54 nennt fälschlicherweise 7 AM-Kreise und Ferritantenne, die jedoch nicht eingebaut ist.

• Net weight (2.2 lb = 1 kg)
• 11 kg / 24 lb 3.7 oz (24.229 lb)

• Price in first year of sale
• 398.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 2, Ernst Erb

• Mentioned in
• -- Original-techn. papers.

• Picture reference
• Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
