138,50

Waldorp, N.V. Ned. Instrumentenfabriek, Den Haag

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1940/1941
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 84272

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 4
  • Principio principal
  • Superheterodino en general; ZF/IF 128 kHz
  • Gama de ondas
  • OM, OL y OC
  • Especialidades
  • Visual Tuning Indicator pre Eye
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110-245 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente)
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: 138,50 - Waldorp, N.V. Ned.
  • Forma
  • Sobremesa apaisado (tamaño grande).
  • Ancho, altura, profundidad
  • 530 x 370 x 290 mm / 20.9 x 14.6 x 11.4 inch
  • Anotaciones

  • Skala oben pultförmig.

    Die meisten, jedoch nicht alle, Geräte haben ein mechanisches magisches Auge. Leuchtbild durch eine Gabel die sich innerhalb einer Spule bewegt und das typische Bild eines magischen Auges zeigt.

    Das Modell Waldorp 138,50 wurde in der Funkschau Röhrenbestückungstabelle irrtümlich als Deutsches Gerät angegeben.

  • Peso neto
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Precio durante el primer año
  • 138.50 Hfl
  • Referencia esquema
  • Röhren in FS-Bestückungstabellen
  • Autor
  • Modelo creado por Folkert Rothe. Ver en "Modificar Ficha" los participantes posteriores.

 Colecciones | Museos | Literatura

Colecciones

El modelo es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Waldorp, N.V. Ned.: 138,50

Hilos: 1 | Mensajes: 1

Seltsames mechanisches " Magisches Auge "

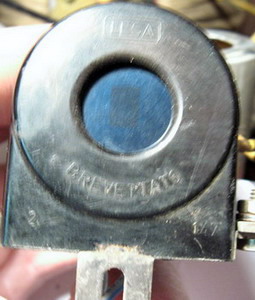

In einem Waldorp 138,50 ( seltsame Bezeichnung ) sah ich oberhalb der Skala ein magisches Auge. Zunaechst dachte ich, es ist wie alle anderen. Aber ich wurde ueberrascht, als ich dann etwas anderes seltsames vorfand.

Dieses auf den ersten Blick normale Auge, war ein mechanisches Auge.

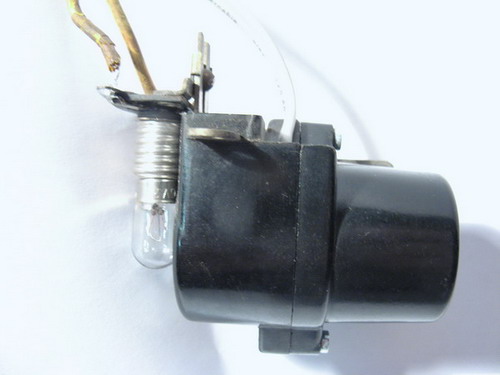

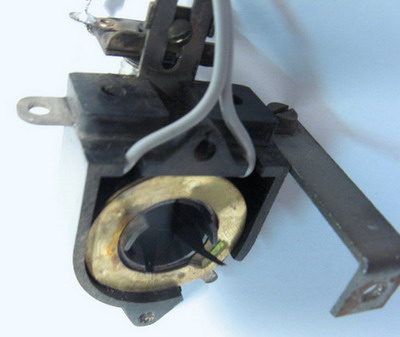

Prinzip: Durch eine Spule , die beeinflusst wurde durch die Abstimmspannung, wurde eine Gabel bewegt,wie ein Zeiger. Unterhalb dieser Gabel war eine kleine Oeffnung durch die ein Licht einen grünen Schatten auf eine gewölbte Plastikkuppel warf. Aenderte sich nun die Abstimmspannung, aenderte sich auch der grüne Schatten im Auge. Das sah ganz so aus wie eine EM 34.

Ich bin sicher, dass dieses " Magische Auge " nicht nach einiger Zeit seinen Glanz verliert

Bisher habe ich diese Abstimmart noch nicht im RM gefunden.

Ich hoffe die Bilder dazu geben genug Aufklaerung.

Hartmut Daniels



Hartmut Daniels † 22.11.16, 14.Dec.08
