An Graetz Spezialisten

Hallo liebe Leser

heute war ein perfekter Sonntag zum Restaurieren. Frohen Mutes nahm ich mein noch eigentlich unbesichtigtes und unkatalogisiertes Graetz Musica 617 G aus dem Regal und begann die Arbeit. Was mir zuerst auffiel:
Ich hab ein G nach dem 617 und die Beschriftung auf der Rückwand: "Fot bakveggen fjernes ma stopselet trekke ut av stikkontakten" also... ich übersetze das mal das beim Entfernen der Rückwand der Netzstecker gezogen werden soll. Ich denke, ich hab einen Norwegenenexport erwischt. Ausserdem ist nebem TA, TB, LW, KW, MW und UKW auch die taste GW, also Gleichwelle (oder?) im "Gebiss" zu finden. Nur... tja, keine AUS-Taste. Der Netzschalter befindet sich am Lautstärkeregler. Zusätzlich sind noch unten im Chassis Feinsicherungen in den Heizkreisen einverdrahtet (vermutlich Bastelei???), und eine Vorkreisabstimmung am UKW Tuner. Die Röhrenbestückung ist gleich dem deutschen Zwilling.
Darf hier ein neues Modell angelegt werden? Meine Hoffnungen liegen hier hauptsächlich auf Herrn Dehne...

Beste Grüße.

Jochen



Anlagen:

• D_Graetz_617G_rear (93 KB)

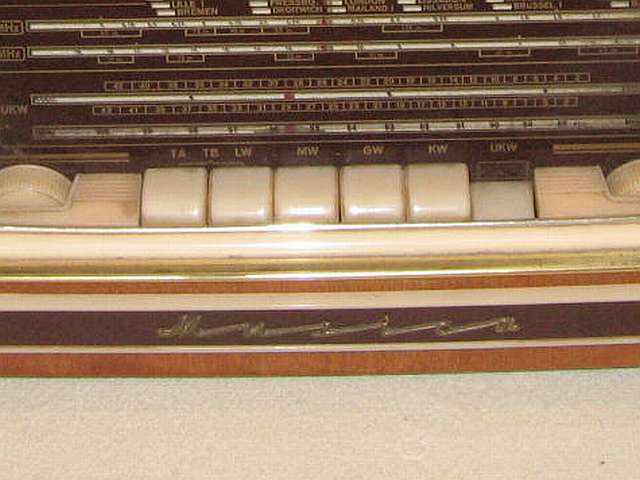

• D_Graetz_617G_knobs (44 KB)
• D_Graetz_617G_Tuner (59 KB)

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Jochen,

der „MUSICA 617G“ ist offensichtlich ein Exportgerät, er ist im RMorg Bestand noch nicht erfasst und sollte somit als ein neues Gerät angelegt werden.



Ich kannte dieses Gerät bisher noch nicht, weiß auch noch nicht, was „GW“ auf dem Tastensatz bedeutet. Hilfreich wäre sicher auch eine Komplettansicht der Skalenscheibe, auf welcher die Wellenbereiche und Frequenangaben abgebildet sind.



Gute, aussagefähige Modellbilder, auch der Innenansichten, sollten dann beim Modell Grundlage für weitere technische Details sein. Es kann also noch spannend werden….



So weit fürs erste, schöne Grüße!

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Jens,

das gerät wurde nun als Modellvorschlag von mir angelegt. Momentan befindet es sich noch zerlegt auf meinem Arbeitsplatz. Sobald es wieder montiert ist, werde ich Aufnahmen für die Modellseite machen. Detailaufnahmen kann ich natürlich jetzt gut erstellen. Im chassis befinden sich zum Beispiel noch Feinsicherungen, die in den Heizkreis eingelötet wurden. Das scheint aber eine Bastelarbeit zu sein, oder? Bilder davon werde ich noch anhängen im Lauf der Woche.
GW bedeutet im übrigen "Grenzwelle", wie mir netterweise die Herrn Knoll, Jung und Grensemann per email schrieben. Herzlichen Dank dafür.
Ich darf zitieren:

Hallo Herr Amend

GW bedeutet nichts anderes als Grenzwelle.  Das ist der Frequenzbereich zwischen 1.605 kHz und 3.800 kHz, weil er auf der "Grenze" zwischen Mittelwelle und Kurzwelle liegt. Dieser Bereich wurde für kommerzielle Funkdienste im küstennahen Bereich genutzt (Seefunk Fischereifunk). Solche Geräte waren bei Angehörigen von Schiffsbesatzungen sehr beliebt weil man damit die Gespräche zwischen Besatzungen und Küstenstationen abhören konnte, nicht erlaubt aber wohl geduldet (war ja auch nicht zu kontrollieren). Auch ich habe ein Gerät mit diesem Bereich das nachweislich aus einer Fischereigenossenschaft stammt (Lorenz Loretta EN1 ID=68882).

Es bleibt sicher spannend!

Beste Grüße,

Jochen

P.S.: Bitte zum Modell verschieben, sobald angelegt.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Beitrag zum Modell verschoben.
MfG. WB.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo liebe Mitleser,

die Fotos sind gemacht und zum Modell geladen. In den kommenden Tagen sollten sie dort auftauchen. Gerne schicke ich Interessierten die Bilder auch per Mail. Hier noch eine Aufnahme der Skala und der Vorkreisabstimmung.
Die von mir beschriebenen Sicherungen unter dem chassis sind ebenfalls als Anlage angehängt und in den Schaltplänen auch nach dem Netztrafo eingezeichnet.

Beste Grüße,
Jochen
Bitte Bilder Grundsätzlich zum Modell laden.
