Die Fernsehsender im Bundesgebiet (2. Programm)
In Folge 13 brachten wir eine Übersichtskarte mit den UHF-Fernsehsendern für das 2. Programm nach dem Stand vom 15.8.1961. Inzwischen hat sich jedoch einiges geändert, über das wir nachstehend kurz berichten wollen. Eine neue Übersichtskarte bringen wir nach Abschluß der Einzelkarten für das 1. Fernsehprogramm, also voraussichtlich in Folge 19 der »Werkstattpraxis«.
Die 29 Fernsehsender der ersten Ausbaustufe versorgten etwa 65% der Bevölkerung in der Bundesrepublik und Berlin. Die Standorte sind so gewählt worden, daß die dichtbesiedelten Gebiete zuerst erfaßt wurden. Am 1. Juli 1962 waren 43 Fernsehsender für das 2. Programm in Betrieb, weitere 15 Sender im Bau. Bis Ende 1962 werden davon 12 Sender fertiggestellt sein. Im Frühjahr 1963 rechnet man mit 58 betriebsbereiten Sendern, die dann nahezu 80% der Bevölkerung mit dem 2. Programm versorgen können.
Gleichzeitig mit dem Ausbau dieser Hauptsender (Nennleistungen von 2, 10 und 20 kW, d.h. Strahlungsleistungen von 25-500 kW ERP) werden zahlreiche Nebensender (Frequenzumsetzer) in Betrieb genommen, um abgelegene Gebiete zu versorgen. Davon sind zur Zeit 30 Kleinsender und Umsetzer im Bau, die bis Jahresende alle in Betrieb sein werden.
Die seit dem 15. B. 1961 neu hinzugekommenen Hauptsender für das 2. Fernsehprogramm sind:
Standort |
Kanal (neue Bezeichung in Klammern) |
---|---|
Eiderstedt | 24 (31) |
Niebüll | 27 (34) |
Schleswig | 19 (26) |
Ostfriesland | 26 (33) |
Lingen | 17 (24) |
Wuppertal | 15 (22) |
Koblenz | 24 (31) |
Haardtkopf | 28 (35) |
Trier | 30 (37) |
Donnersberg | 30 (37) |
Kaiserslautern | 15 (22) |
Baden-Baden | 24 (31) |
Die Fernsehsender im Bundesgebiet (1. Programm)

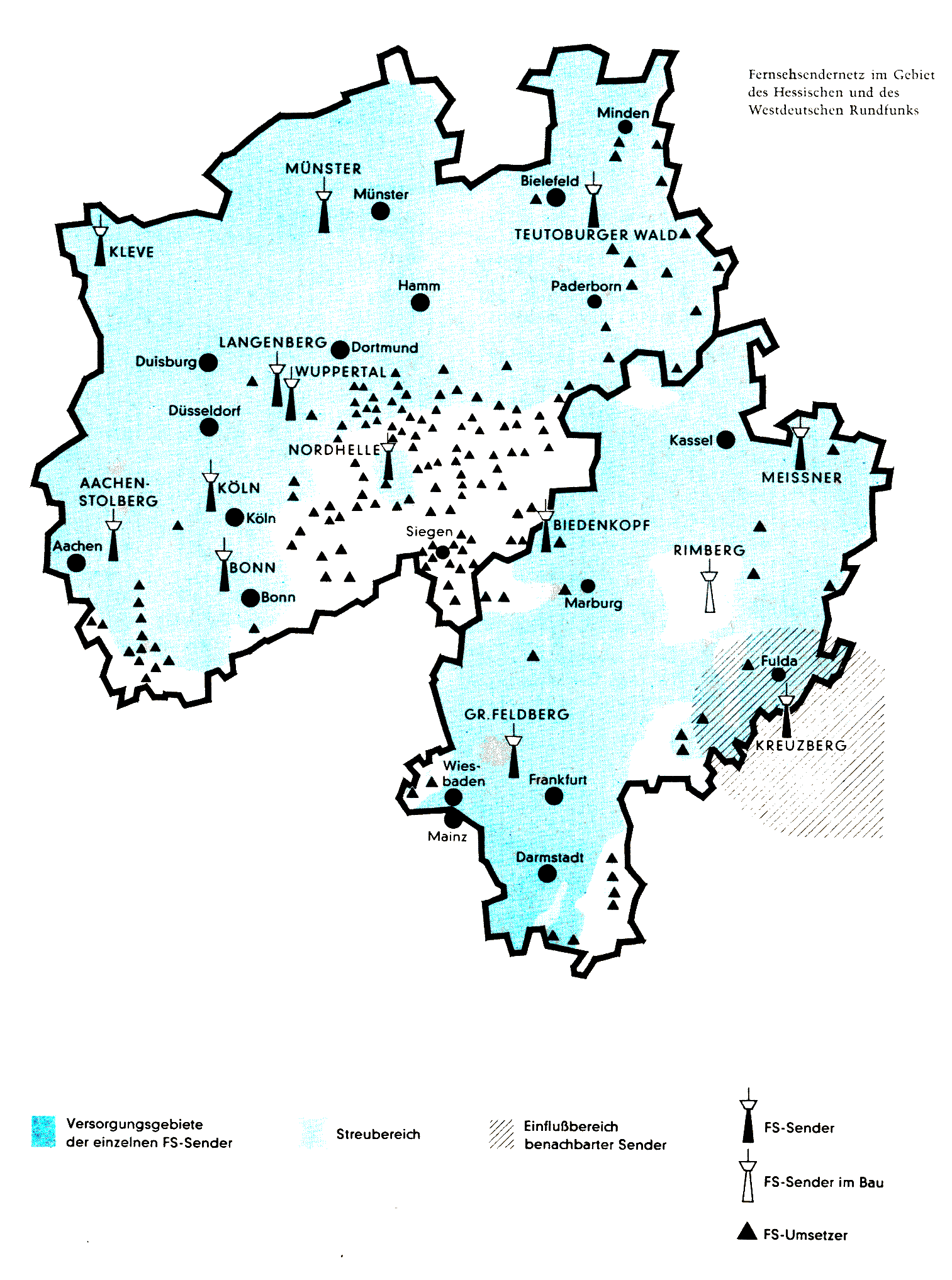

In Ergänzung der Karte aus Folge 15 (Bayerischer Rundfunk) und Folge 16 (Süddeutscher Rundfunk, Südwestfunk und Saarländischer Rundfunk) bringen wir heute eine Karte mit den Sendebezirken des Hessischen und des Westdeutschen Rundfunks.
Im Gebiet des Hessischen Rundfunks arbeiten zur Zeit drei Großsender (Feldberg/Taunus, Hoher Meißner und Biedenkopf); der Sender Rimberg ist im Bau. Er soll mit einer Strahlungsleistung von 400 kW ERP das zur Zeit noch nicht ausreichend versorgte Gebiet in der Mitte des Landes bestreichen. Der Sender Kreuzberg, der zum Bereich des Bayerischen Rundfunks gehört, versorgt noch einen Teil des Südostzipfels von Hessen mit (in der Karte durch Schraffur gekennzeichnet). .
Im Gebiet des Westdeutschen Rundfunks arbeiten zur Zeit vier Großsender mit Strahlungsleistungen von 100 bis 250 kW ERP und 5 Sender mittlerer und kleiner Leistung (0,5 bis 10 kW ERP). Dazu kommen 51 Umsetzer mit Strahlungsleistungen von 1 bis 40 W. Außerdem sind noch zahlreiche Kleinstumsetzer und Umlenkantennen in Betrieb, die wir aus Raumgründen hier nicht namentlich aufgeführt haben. In der Senderkarte sind sie mit eingezeichnet.
Die umstehende Karte gibt den Stand vom 1. Juli 1962 wieder. Im Versorgungsgebiet des Westdeutschen Rundfunks sind die kürzlich erfolgte Umstellung des UHF-Senders Kleve auf das Frequenzband V und die Erhöhung der Leistung des Senders Aachen/Stolberg auf 200 kW ERP schon berücksichtigt.
Hessischer Rundfunk | Kanal | Strahlungs- leistung ERP |
Polaristion |
Feldberg/Taunus | 8 | 100 kW | horizontal |
Hoher Meißner | 7 | 100 kW | horizontal |
Biedenkopf | 2 | 20 kW | vertikal |
Rimberg (im Bau) | (57) | (400 kW) | horizontal |
Umsetzer | |||
Marburg/Lahn | 11 | 30 W | horizontal |
Dillenburg | 5 | 3 W | horizontal |
Bad Orb | 10 | 1 W | horizontal |
Handberg 10 |
10 | 1000 W | horizontal |
Erbach/Odenwald | 6 | 1 W | horizontal |
Michelstadt/Odenwald | 11 | 5 W | horizontal |
Philippstal | 9 | 3 W | horizontal |
Kammerforst | 9 | 3 bis 10W | horizontal |
Bad Schwalbach | 5 | 1 W | horizontal |
Haiger | 6 | 1 W | horizontal |
Wetzlar | 11 | 10W | horizontal |
Birkenau/Odenwald | 11 | 1 W | horizontal |
Höchst/Odenwald | 11 | 1 bis 3 W | horizontal |
Salmünster | 11 | 1 bis 3 W | horizontal |
Bad Soden-Allendorf | 9 | 1 W | horizontal |
Bad Hersfeld | 9 | 10 W | horizontal |
Rotenburg/Fulda | 9 | 3 W | horizontal |
Bad König | 6 | 1 W | horizontal |
Fulda 11 | 11 | 25 W | horizontal |
Biedenkopf | 6 | 1 W | horizontal |
Schlüchtem | 6 | 3 W | horizontal |
Westdeutscher Rundfunk Fernsehsender |
Kanal | Strahlungsleistung Bild/Ton (ERP) |
Polarisation |
Aachen-Stolberg | 17(24) | 200/40 kW | horizontal |
Bonn | 5 | 0,5/0,1 kW | horizontal |
Kleve 51 | 51(58) | 10/2 kW | horizontal |
Köln 11 | 11 | 5/1 kW | horizontal |
Langenberg | 9 | 100/20 kW | horizontal |
Münster-Baumberge | 25(32) | 250/50 kW | vertikal |
Nordhelle | 23(30) | 4/0,8 kW | horizontal |
Teutoburger Wald | 11 | 100/20 kW | horizontal |
Wuppertal 6 | 6 | 0,6/0,12 kW | horizontal |
(nur die aktiven Umsetzer mit Strahlungsleistungen des Bildsenders über 1 W)
Umsetzer | Kanal | Strahlungs- Leistung Bild |
Polarisation |
Altena I | 7 | 3 W | horizontal |
Amsberg | 6 | 2,5 W | horizontal |
Attendorn | 7 | 1 W | horizontal |
Balve | 6 | 2 W | vertikal |
Bergneustadt | 10 | 2 W | horizontal |
Bestwig/Sauerland | 8 | 3 W | vertikal |
Bielefeld | 8 | 1,2 W | horizontal |
Bigge-Olsberg | 9 | 2,5 W | vertikal |
Bösingfeld | 5 | 2,5 W | vertikal |
Brakel | 8 | 5 W | vertikal |
Burbach | 10 | 1,5 W | vertikal |
Dalhausen | 9 | 5 W | horizontal |
Dreis-Tiefenbadh | 11 | 1,6W | horizontal |
Drolshagen | 7 | 1,5 W | vertikal |
Engelskirchen | 5 | 1,5 W | vertikal |
Essen-Werden | 6 | 2 W | horizontal |
Eveking | 7 | 2 W | vertikal |
Feudingen | 11 | 4 W | vertikal |
Freienohl | 5 | 2,5 W | horizontal |
Freudenberg | 11 | 1,6 W | vertikal |
Gemünd/Eifel | 6 | 1,25 W | vertikal |
Grevenbrück | 5 | 2,5 W | horizontal |
Gummersbach | 7 | 1 W | horizontal |
Heimbach | 6 | 2,5 W | horizontal |
Herdhen-Rosbadh | 5 | 4 W | vertikal |
Höxter | 9 | 10 W | horizontal |
Hohe Bracht | 7 | 1,5 W | vertikal |
Hohenlimburg I | 5 | 1 W | horizontal |
Hohe Warte | 7 | 1 W | horizontal |
Kindelsberg | 7 | 6 W | hor/vert |
Kleinhammer | 10 | 2 W | horizontal |
Lendringsen | 8 | 1,6W | vertikal |
Lüdge | 9 | 4 W | vertikal |
Marsberg | 9 | 2,5 W | vertikal |
Menden | 5 | 3,7 W | vertikal |
Meschede | 7 | 2,5 W | horizontal |
Mützenich | 6 | 3,5 W | vertikal |
Neheim-Hüsten | 8 | 6 W | horizontal |
Niederschelden | 6 | 2,5 W | vertikal |
Niederseßmar | 5 | 2 W | hor/vert |
Olpe | 5 | 1,25 W | horizontal |
Overath | 7 | 5 W | horizontal |
Plettenberg | 5 | 1,5 W | horizontal |
Porta Westfalica | 5 | 40 W | horizontal |
Ruppichteroth | 10 | 1 W | horizontal |
Sdhmallenberg | 5 | 2 W | vertikal |
Schönholthausen | 6 | 8 W | horizontal |
Siegen I | 5 | 2 W | horizontal |
Siegen II | 10 | 1 W | horizontal |
Sundern | 8 | 3,4 W | vertikal |
Vlotho | 9 | 3 W | horizontal |
Wiehl | 10 | 4 W | horizontal |
Quelle: Siemens Werkstatt-Praxis September 1962
