funca: Welches Antriebsprinzip ist das?

ID: 151201
Dieser Artikel betrifft das Modell: Funca Uccello (Funca Techn. Werke GmbH; Detmold)

funca: Welches Antriebsprinzip ist das?
18.Oct.07 21:57
0

Reiner Scholz (D)
Beiträge: 292
Anzahl Danke: 2
Reiner Scholz

Ich bitte um Hilfe bei der korrekten Benennung dieses magn. Systems.

  http://foto.arcor-online.net/palb/alben/54/5866354/400_3339656564393566.jpg

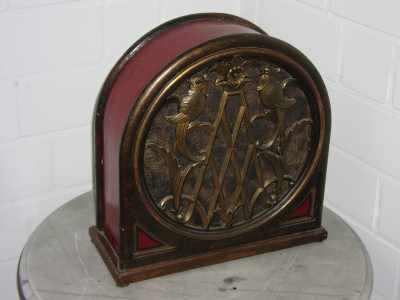

Gehört zu diesem LS Baujahr 1928

 http://foto.arcor-online.net/palb/alben/54/5866354/400_3363306433623830.jpg

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2
 3
Magnetsystem
19.Oct.07 10:16

Michael Seiffert (D)
Redakteur
Beiträge: 543
Anzahl Danke: 2
Michael Seiffert

Von der Seite sieht das System aus wie ein Vierpol-Magnetsystem, vom Aufbau sehr ähnlich z.b. dem des 33WL von TFK. Diese Art Antrieb ist bei Lautsprechern Ende der 20iger recht oft anzutreffen. Bei dem 33WL sind auch aussagekräftige Fotos von einem solchen System, das ich vor Jahren mal neu aufgearbeitet hatte, weil durch Zinkpest wesentliche Teile zerstört waren.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4

19.Oct.07 18:38

Reiner Scholz (D)
Beiträge: 292
Anzahl Danke: 2
Reiner Scholz

Herr Seiffert, danke für den Hinweis. Ich  komme mit der Linse nicht so gut heran. Was mein Bild nicht zeigt: Es befindet sich außer Luft nichts im Polspalt. Die Halteplatte für die Membran schwebt über dem Magnet so wie die Membran eines Kopfhörers. Ich werde bei der Beschreibung des Antriebes diplomatisch "magnetisches System" angeben.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 5

19.Oct.07 21:43

Konrad Birkner † 12.08.2014 (D)
Beiträge: 2333
Anzahl Danke: 2
Konrad Birkner † 12.08.2014

Das sieht mir eher wie ein "gewöhnliches" Magnetsystem aus. Der Anker (entsprechend z.B. einer Kopfhörermembran) steht vor den beiden Polschuhen, die jeweils eine Spule tragen.

Die Polschuhe sind L-förmig und liegen an den beiden Polen des Dauermagneten .

Gegenüber dem Anker (im Bild oben) müsste sich eine Einstellmöglichkeit befinden, um das durch den Spulengleichstrom veränderte Feld zu korrigieren, d.h. auf optimalen Luftspalt einzustellen (so laut wie möglich ohne anzuliegen).

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 6

19.Oct.07 22:41

Reiner Scholz (D)
Beiträge: 292
Anzahl Danke: 2
Reiner Scholz

Ja stimmt, rückseitig Achse mit Stellknopf. Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 7

22.Oct.07 14:50

Dietmar Rudolph † 6.1.22 (D)
Beiträge: 2492
Anzahl Danke: 2
Dietmar Rudolph † 6.1.22

Siehe den Beitrag zu magnetischen Systemen, Nr. 8. Dort sind auch Prinzipskizzen dieser Systeme gezeigt.

MfG DR

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 8

24.Oct.07 23:54

Reiner Scholz (D)
Beiträge: 292
Anzahl Danke: 2
Reiner Scholz

Vielen Dank Herr Rudolph. Nach weiteren Recherchen (Wiesemann: "Praktische Funktechnik" und Lehmann "Die Rundfunktechnik" aus dem Ihre anschaulichen Zeichnungen stammen, würde die Benennung insgesamt lauten: Magnetisches System, einpolig, mit doppelseitigem Zungensystem (Brückenanker).
