Dieses Modell enthaellt ein Chassis des Tischgeraetes 4006W

Sieht man von Besonderheiten des Musikmoebels, wie Lautsprecher, Klangauslegung usw. ab, kann dessen Schaltung fuer die Grundfunktionen des SO11/60  herangezogen werden.

Wegen der nicht ueblichen  Schaltung  der Stereo-Endstufe, mit 3 Uebertragern, bei nur zwei Röhren, doch hilfreich.

Leider besitze ich es nicht!

Knoll

This article was edited 09.May.09 15:04 by Hans M. Knoll .

Jochen Amend
Jochen Amend
Editor
D  Articles: 534
Schem.: 40
Pict.: 2078
09.May.09 16:42

Count of Thanks: 3
Reply  |  You aren't logged in. (Guest)   2

Hallo Herr Knoll,

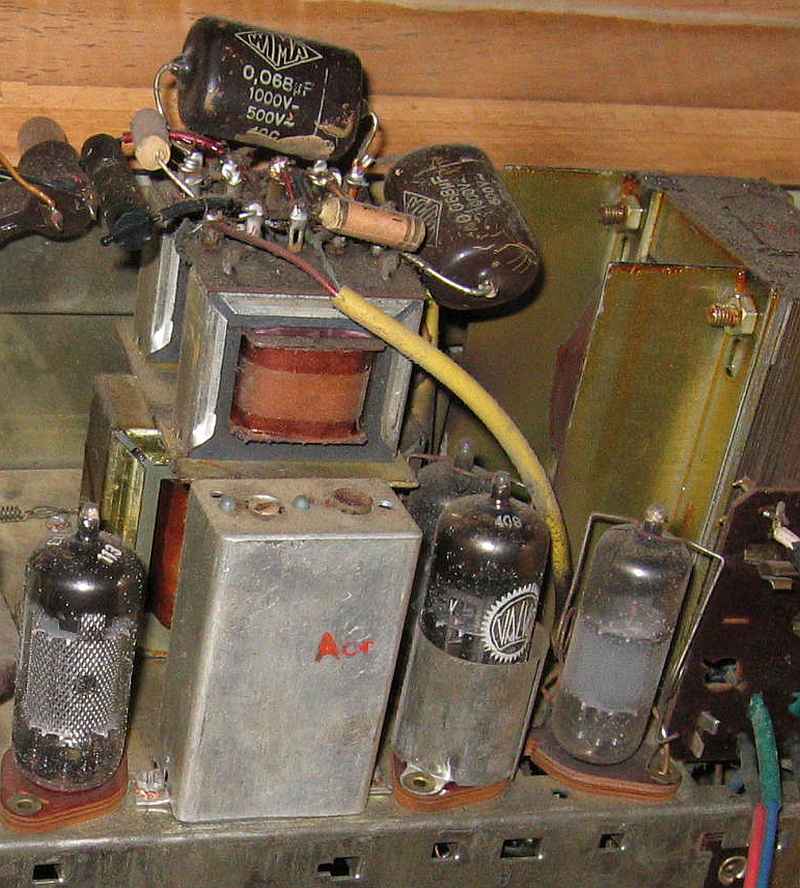

hier Detailbilder der drei Übertrager. Das Chassis ist noch in der Truhe und augenscheinlich unverbastelt. Jetzt wäre natürlich der Schaltplan interessant. Ich habe diesen als "gesucht" markiert.

Oder ist die Schaltung des 4006 identisch, sodass man diesen uneingeschränkt verwenden könnte?

Beste Grüße,

Jochen Amend
