marconi: Marconi Coherer Receiver No. 5A

Does anyone know what the purpose of the Wood Box with 6 connections on top on the Marconi 5A?

Its located between the battery box and the Coherer Assemly.

Thanks,

Fritz

To thank the Author because you find the post helpful or well done.

Hello Mr. Healey

I searched the Internet about the early Marconi Coherer Receiver's.

In the „Science Museum Group Collection“ an almost equal Wireless Set is shown. For clearity they depicted (partly) the hidden parts! I have no permission to present a copy here.....

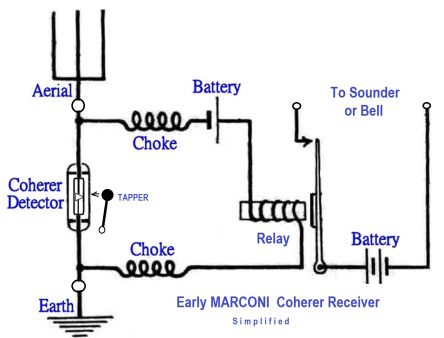

The four basic elements are:

--- Coherer Assembly with a Tapper
--- Double RF-Choke, in order to seperate the RF-Section from the rest of the equipment.
--- Battery Supply
--- Sensitive Relay

My conclusion:
The box in question contains the mentioned chokes.

Kind Regards

To thank the Author because you find the post helpful or well done.

Hello Mr. Holtmann,

Originally I thought that too but the two RF chokes are on each side of the coherer tapper assembly and are about 50mm in diameter with the coherer leads running directly to them. But I since suspect the box may be additional filtering/connections and power distribution for the balancing of currents in the Wheatstone Relay?

Thanks for your input:-)

To thank the Author because you find the post helpful or well done.

Bei Marconi finde ich keinen Resonanzkreis. War die Antenne das einzige Element das die Frequenz bestimmt hat? Hat Marconi etwas über Antennen Anpsssung gewusst?

Man sagt ja, dass er mit etwa 360 m Wellenlänge gearbeitet. Wer weiss mehr?

To thank the Author because you find the post helpful or well done.

Hallo Herr Drabek

Zu Anfang wurden Sendeversuche mit Knallfunkensendern gemacht, ohne gezielte Abstimmung auf eine Frequenz. Deswegen hatten die frühen Coherer-Empfänger ebenso keine Resonanzkreise eingebaut.

Aus dem Buch „Ferdinand Braun, A Pioneer in Wireless Technology“ Autor P. Russer, stammen folgende Auszüge:

Man kann annehmen, dass Marconi die Reichweitenerhöhung durch einfügen von Spulen und Kondensatoren in der Antennenzuleitung nach F. Braun, übernommen hat. Siehe auch Marconis Patent US 763772A von 1900.

Nachtrag:
Ich sehe, dass im Buch "Radios von gestern" (E.Erb) ab Seite 30 sehr ausführlich auf die frühe Geschichte der Funkentelegrafie mit gedämpften Wellen eingegangen wird.

Auch die Vorarbeiten von Sir Oliver Lodge (UK), in Bezug auf die erforderliche Frequenzabstimmung (Syntonic) von Sender und Empfänger, werden ins rechte Licht gesetzt.

MfG

To thank the Author because you find the post helpful or well done.

Herr Holtmann vielen Dank für die Info.

Die Menschen, die in der Nähe der Knallfunkensender lebten, so hört man, waren über die lauten Knaller beunruhigt.

Der Magnetdetektor nach Marconi ist zu bewundern. Die NF Bandbreite dürfte auf Grund  der Abmessungen der Kopfhörerspule gerade für Tastfunk gereicht haben. (Fotos dürften nicht frei sein.)

GNU Free Documentation License, für das Foto in wikipedia.

P.S.: war übrigens Tastfunker nach der Einberufung 1960. 1. Preis dieses Jahrganges. Tempo 120 3 min lang. Verzeihung hat keinen techn. Wert.
