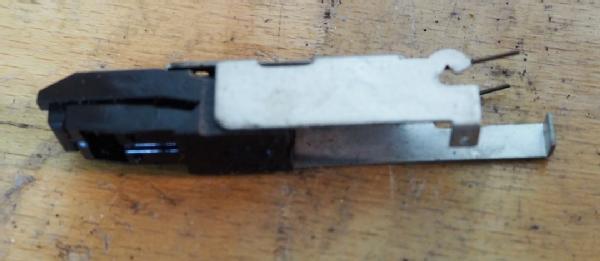

Ich war wie so viele auf der Suche nach einem bezahlbaren Tonabnehmersystem für den Philips Mignon Plattenschlucker.

In einem Nachbarforum fand ich einen Hinweis auf dieses Chinasystem:

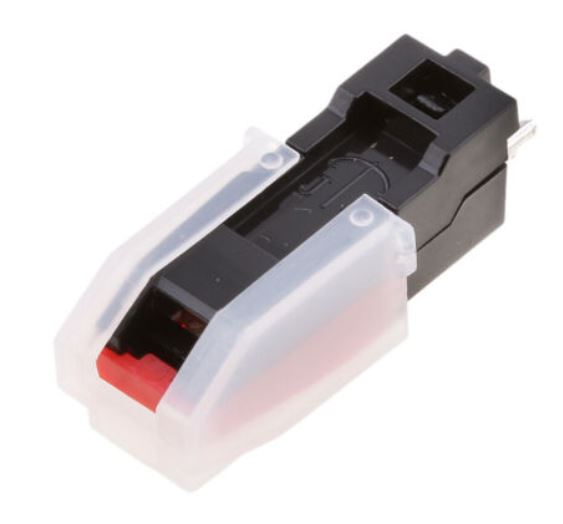

Vom Ebay Verkäufer: gluckimhaus

Universal Plattenspieler Tonabnehmer Nadel für Phonographen, 33x13x11mm

Leider dauert der Versand über 3 Wochen....

Leider passt das System nicht ganz, aber alles was nicht passt muss passend gemacht werden...

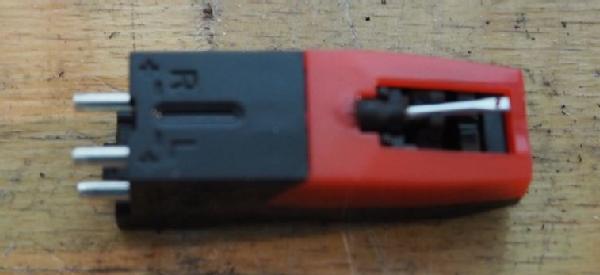

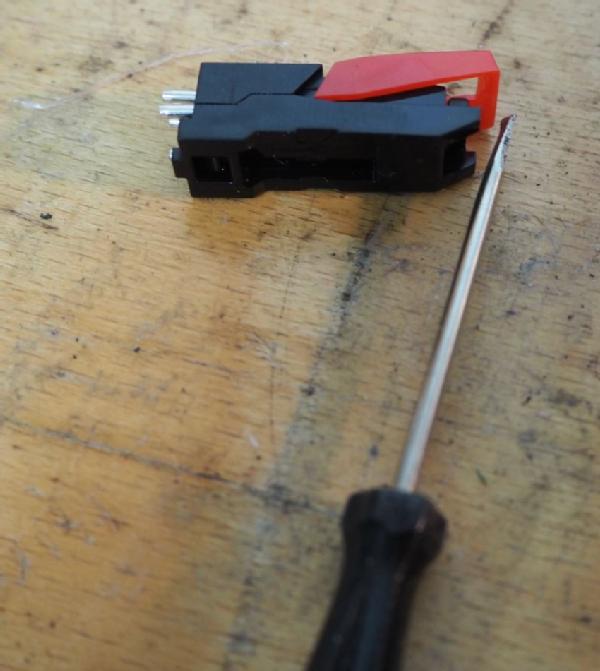

Schritt 1 Nadel entfernen

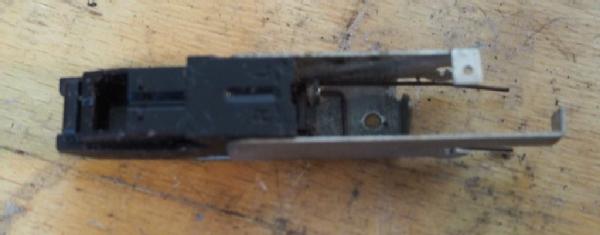

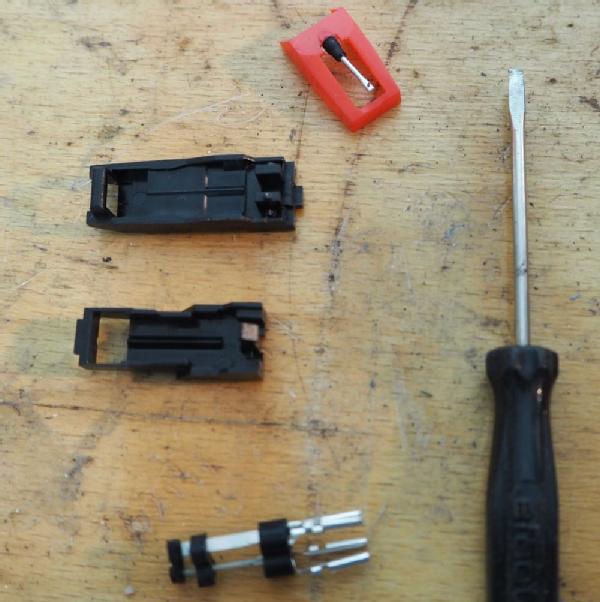

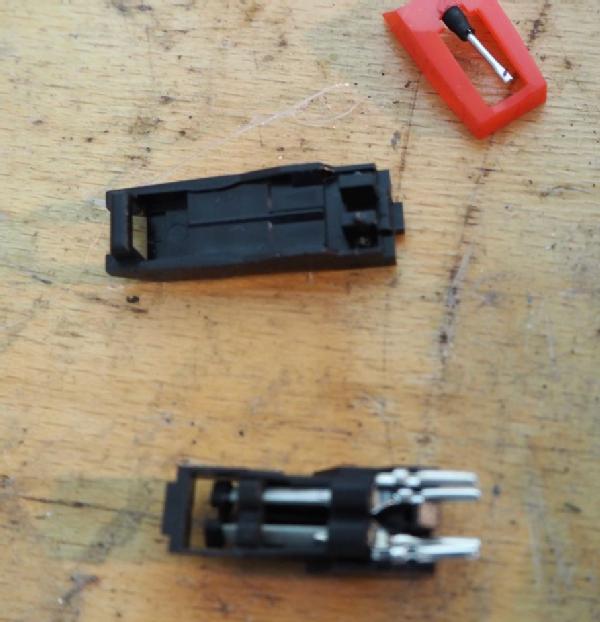

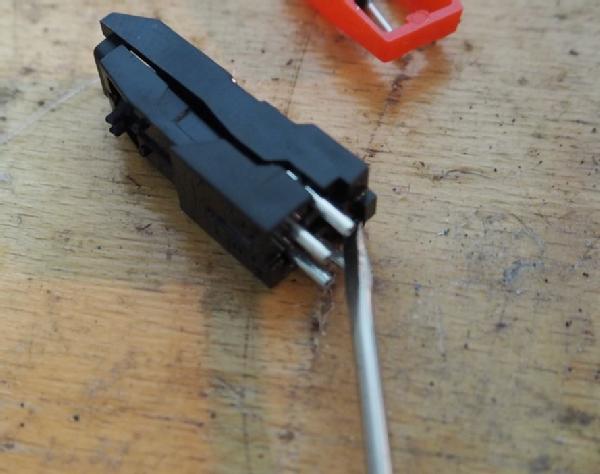

Schritt 3 Gehäuse öffnen und Keramikplättchen mit äuserster Sorgfalt entfernen

Jetzt kann die eigentliche Arbeit losgehen:

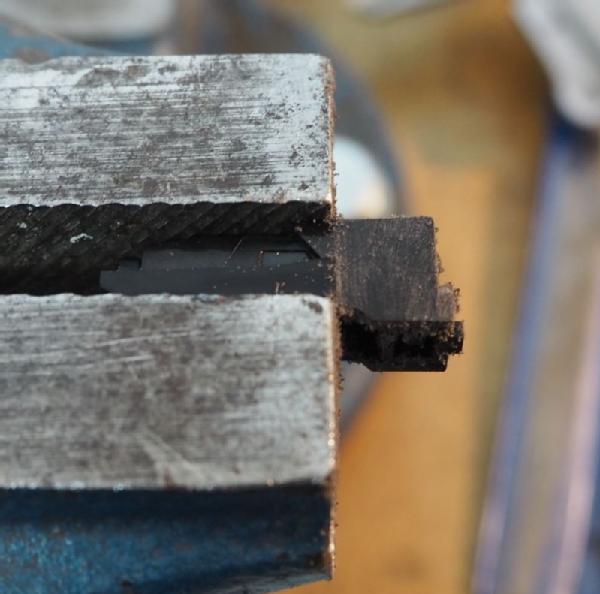

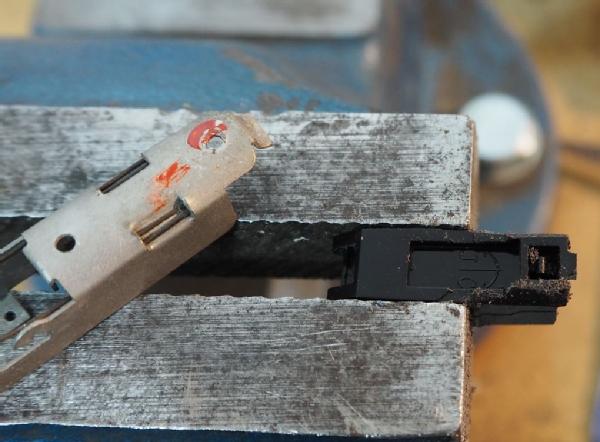

Das System ist 1mm zu breit, hier müssen rechts und links 0,5mm weggefeilt werden.

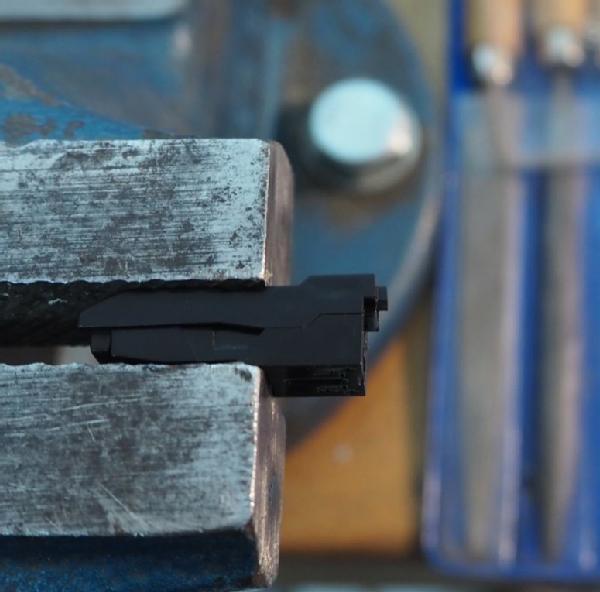

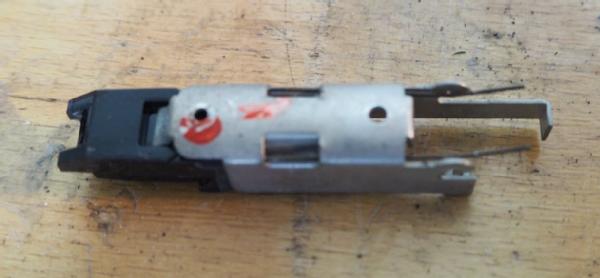

jetzt ist es Zeit für eine erste Passprobe

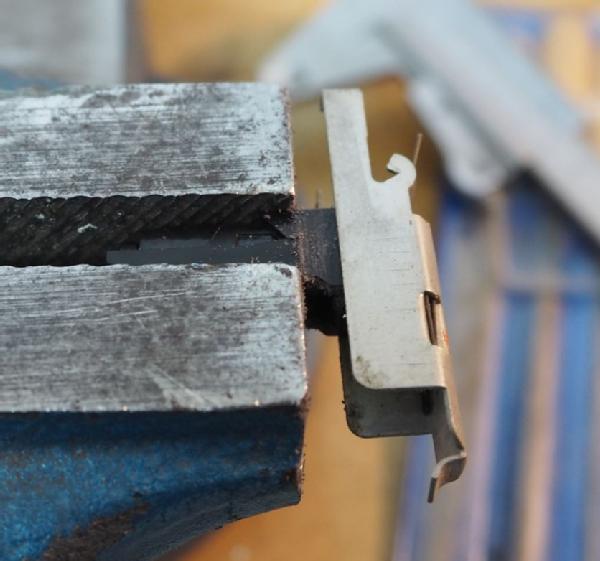

Nun muss noch rechts und links schräg abgefeilt werden

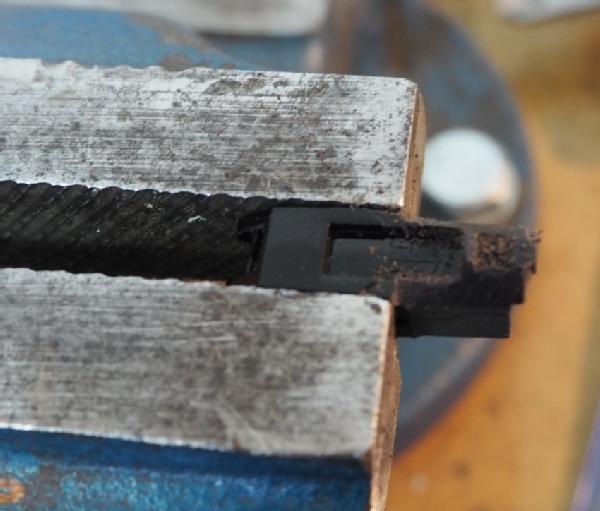

Oben wird auch noch abgefeilt

Zweite Passprobe

Jetzt fehlt noch das Befestigungsgewinde M1,4

hierfür verwende ich eine Einpressmutter M1,4 ebenfalls von Ebay

Verkäufer hkfr-fastener

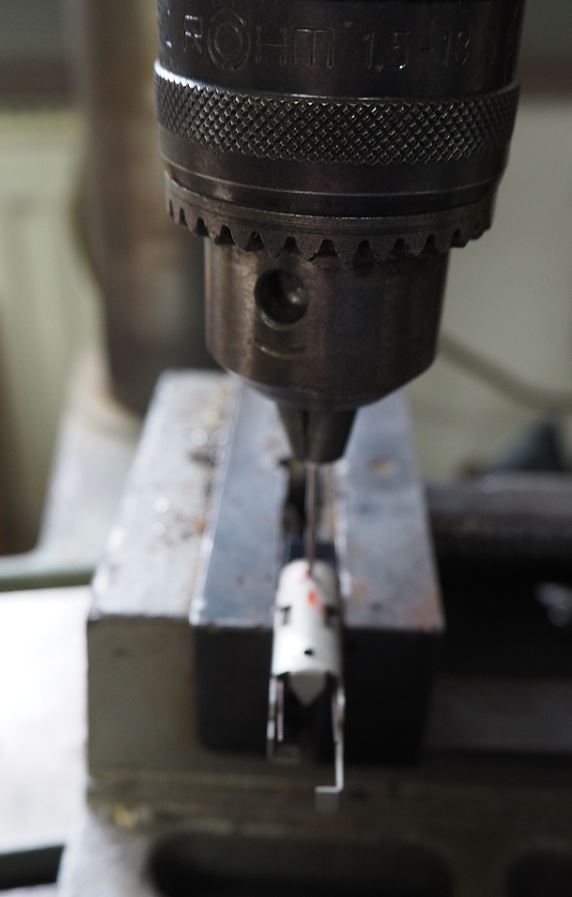

Aber zuerst muss ein 1,5mm Loch gebohrt werden

Das 1,5er Loch wird anschließend ohne Schablone (Mignonhalterung) auf 2mm vergrößert damit die Einpressmutter reinpasst

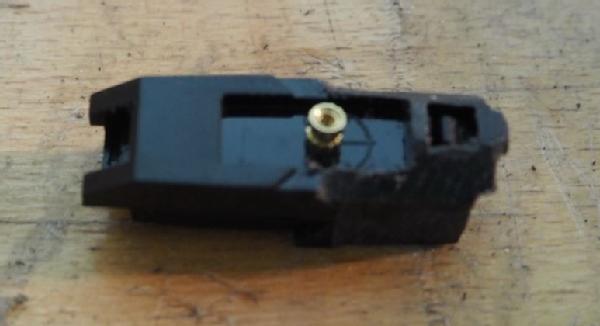

Jetzt die Einpressmutter in das Loch einsetzen

Und nun mit etwas Heißkleber festkleben, hier kann ein kleiner Schraubendreher nützlich sein. denn der vordere Bereich MUSS freibleiben

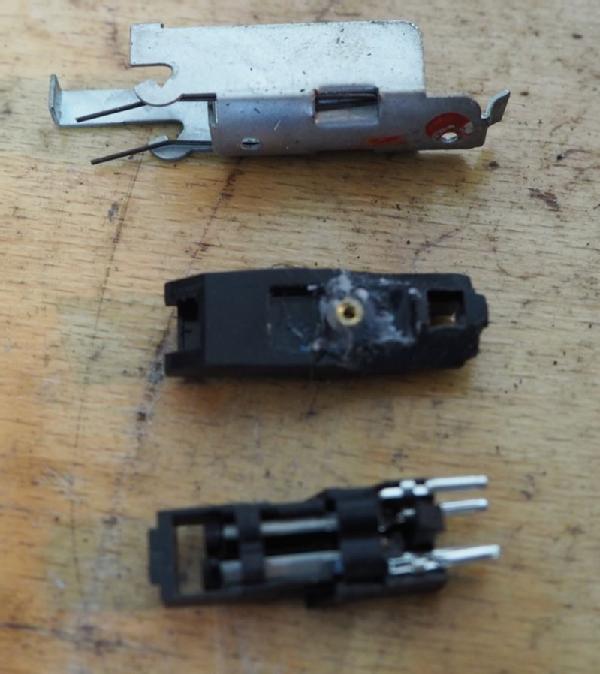

Am Schluss müssen nur noch die Anschlussdrähte verlängert werden

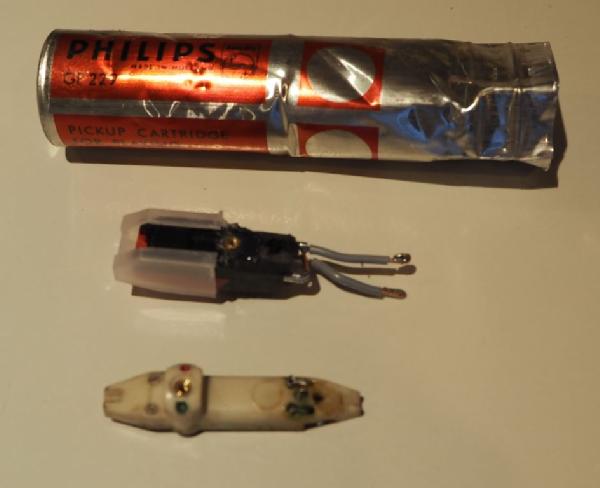

Eingebaut sieht das dann so aus



Viel Spass beim Nachbauen
