Röhre: Lorenz LAJ4110

ID: 143849
Röhre: Lorenz LAJ4110
30.Jun.07 14:01
0

Dietmar Rudolph † 6.1.22 (D)
Beiträge: 2492
Anzahl Danke: 6
Dietmar Rudolph † 6.1.22

Die Lorenz-Röhre LAJ4110, indirekt geheizt mit 4V/1A, ist eine Triode mit horizontalem System und rechteckiger Anode in Form eines Kästchens (ähnlich wie RE134). Die Katode ist ein Röhrchen und das Gitter ist an 2 Stegen befestigt, die in ca 1,5 mm Entfernung parallel zur Katode verlaufen. (Hiervon gibt es noch kein brauchbares Bild.)

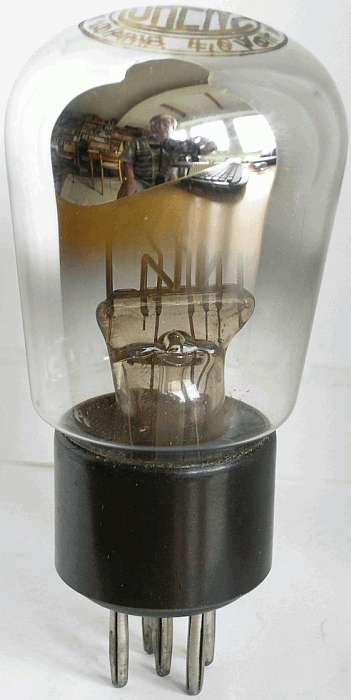

Die LAJ4110 als Ganzes ist im nächsten Bild dargestellt. Man sieht eine gut verspiegelte Stiftröhre mit 5 Stiften.

Die Beschriftung der Röhre ist oben angebracht.

Die Röhre ist bislang nicht im RM.org zu finden. In einer Liste konnte ich sie auch noch nicht finden.
Die Bezeichnung der Triode LAJ4110 erinnert an die Valvo Bezeichnung der Triode A4110.

Kennt jemand die Röhre und (noch besser) hat jemand Daten?

MfG DR

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2

30.Jun.07 16:19

Jacob Roschy (D)
Moderator
Beiträge: 1766
Anzahl Danke: 5
Jacob Roschy

Hallo Herr Rudolph,

ich habe eine Seite der Röhre LAJ4110 angelegt. Sie können Ihre Bilder dort hochladen. Daten hierüber habe ich leider auch nicht.

M. f. G. J. R.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 3
Daten aus "Funk-Bastler" 1929
02.Jul.07 13:28

Dietmar Rudolph † 6.1.22 (D)
Beiträge: 2492
Anzahl Danke: 7
Dietmar Rudolph † 6.1.22

Im Funk-Bastler 1929, S.188, findet sich eine Tabelle der Empfänger- und Verstärkerröhren.  Stand der Tabelle ist der 15. März 1929. Autoren dieses Artikels "Die letzten Röhren-Neuerscheinungen" sind Erich Schwandt und Fritz Kunze. Der Artikel stellt eine Ergänzung zu mehreren entsprechenden Beiträgen von 1928 im Funk-Bastler dar.

Von Lorenz heißt es:
"Lorenz hat seine Produktion fast völlig umgestellt. Von den frühen Röhrentypen sind alleine die LH414 und die LL413 geblieben, alle anderen Röhrentypen sind neu geschaffen. Es sind jetzt alle modernen Ausführungen vertreten: Spezial-Audionröhren mit einer Steilheit von 2 mA/V, Schirmgitterhochfrequenzröhren für Batteie- und direkte Wechselstromheizung, Schutzgitter-Endröhren mit Hilfsgitter, indirekt geheizte Wechselstromröhren, direkt geheizte Wechselstrom-Kurzfadenröhren für alle Zwecke usw."

In der Tabelle sind nun als indirekt geheizte Trioden aufgeführt:
LAJ4100, LUJ4110, LWJ4100
Aber die LAJ4110 ist nicht dabei! Kann bei den aufgeführten Typen der "Druckfehlerteufel" die Hand im Spiel gehabt haben? Ist die LAJ4100 tatsächlich die LAJ4110? Oder ist die LUJ4110 die LAJ4110? Das wäre jeweils ein Fehler; bei der LWJ4100 hätten zwei Fehler auftreten müssen, was aber relativ unwahrscheinlich ist.
Die Daten "wie gedruckt" lauten:
LAJ4100: 4V/1A; U_a= 30 - 150V; I_a=3mA bei U_g=0V; R_i=7,5KOhm; S=2mA/V; D=6,6%; N_max=167 mW; v=15; Verwendung: H,A,O,N (HF, Audion, Oszillator, NF)
LUJ4110: 4V/1,1A; U_a=70 - 200V; I_a: k.A.; R_i=7KOhm;  S=1,5 mA/V; D=10%; N_max=320 mW; v=29; Verwendung: H,A,N

Von der LAJ4100 gibt es auch ein I_a/U_g Diagramm.


Demnächst werden die Kennlinien der LAJ4110 gemessen und gepostet.

MfG DR

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4
Daten aus Salzmann, Röhrencodierung
04.Jul.07 18:49

Rüdiger Walz (D)
Ratsmitglied
Beiträge: 742
Anzahl Danke: 6
Rüdiger Walz

G. Salzmann gibt in seinem Buch "Röhrencodierungen der 20er und 30er Jahre" folgenden Schlüssel an:

1. Buchstabe:
L = Lorenz

2. Buchstabe:
H = Hf Verstärker
L = Lautsprecherröhre
U= Universalröhre
W= Widerstandverstärkerröhre
V = Triode

1. Zahl: Heizspannung in Volt

Folgende Zahlen x 10 = Heizstrom in mA

Anmerkung von mir: 3. Buchstabe vermutlich  J = I = Indirekte Heizung

Rüdiger Walz
