sachsenwer: Sachsenwerk RE1 Bilder vertauscht

Meiner Meinung zeigen die Bilder nicht den RE1 (alt) mit Loewe Dreko sondern die spätere Ausführung RE1 (neu). Diese Bilder lassen sich aufrufen.
Beim RE1 (neu) werden die Bilder vom RE1 (alt) mit Loewe Dreko gezeigt. Dort kann ich die Bilder aber nicht aufrufen und sehe sie nur klein.

MfG
Jörg Seidel



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Die Bilder lassen sich jetzt wieder aufrufen. Zum Thema "alt" oder "neu" kann ich nichts beitragen.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Die Bilder zu den Modellen RE1 (alt) und RE1 (neu) sind eindeutig vertauscht.

Die erste Ausführung des RE1, z.B. Gerätenummer 10269, besitzt einen Drehkondensator von der Firma Radiofrequenz, die Frontplatten des Audions und des Spulenkasten sind aus schwarz lackiertem Holz und das Gehäuse hat auf der linken Seite drei Betriebsspannungsbuchsen für eine evtl. geplante HF-Verstärkerstufe.

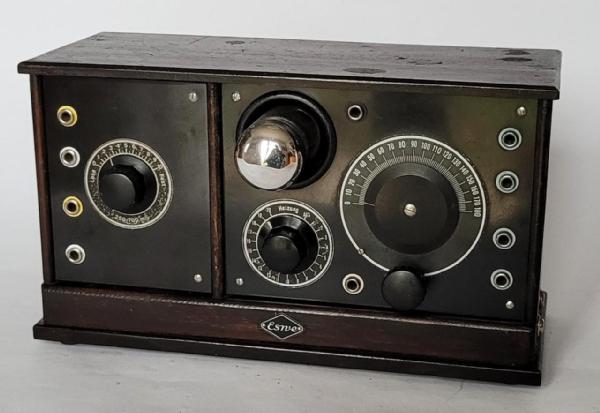

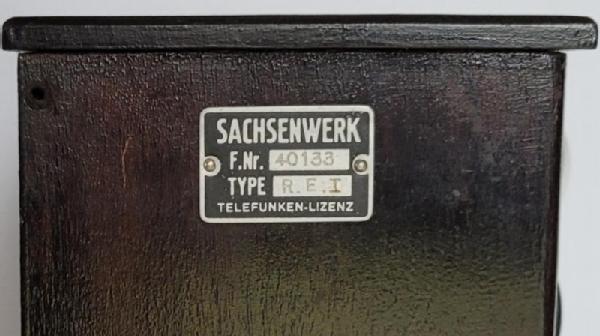

Die neuere Ausführung des RE1, z.B. Gerätenummer 40133, besitzt einen Luft-Drehkondensator aus eigener Fertigung, die Frontplatten von Audion und Spulenkästen sind aus schwarzem Hartpapier (Pertinax) und linksseitig fehlen die Betriebsspannungsbuchsen.





Hier der Vergleich der Spulenkästen. Links frühe Ausführung mit schwarz lackierter Holzfront, die Nuten für die seitlichen Kontaktstreifen sind präzise mit scharfen Ecken ausgearbeitet.
Rechts die spätere Ausführung mit aufgesetzter 1mm Hartpapierplatte. Die Nuten für die Kontaktstreifen sind großzügig auslaufend gefräst.

Elektrisch sind die Spulenkästen der früheren und späteren Ausführung kompatibel. Dies sind drei Spulenkästen für unterschiedliche Wellenbreiche.

v.l.n.r. 150-450m, 250-700m, 1200-3000m

Es wäre schön, wenn ein Administrator die Modellfotos entsprechend meiner Angaben neu ordnen würde:

ESWE RE1 (neu)
richtige Bilder:
ID = 298473
ID = 854722
ID = 2574595

falsche Bilder, die zu RE1 (alt) gehören:
ID = 37820
ID = 37821
ID = 37823
ID = 64956
ID = 71005
ID = 71006
ID = 107935
ID = 107936
ID = 107937

ESWE RE1 (alt)
alle Bilder falsch, sie gehören zu RE1 (neu):
ID = 429447
ID = 429448
ID = 429449
ID = 429450
ID = 1268947
ID = 1268948
ID = 1268949
ID = 1268952
ID = 1275799
ID = 1278414
ID = 1278415
ID = 1278416
ID = 1278417

Gerald Gauert



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Gauert,

vielen Dank für die Hinweise. Es ist jetzt (nach unserem Mail-Wechsel) alles neu verschoben und sortiert. Nochmals vielen Dank und viele Grüße, H.M. PS: in solchen Fällen können Sie sich auch gerne direkt an einen Bild-Admin wenden. Das geht dann im Allgemeinen deutlch fixer.
