- Produttore / Marca
- Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Anno
- 1953/1954 ?
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 87933
-
- alternative name: Continental Radio & TV
Beitman

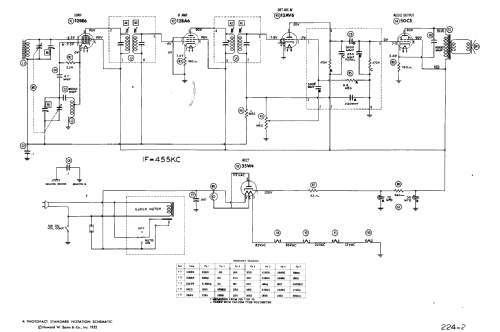

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 5
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60Hz, 117V=110-120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: 5E38 Ch= 5E3 - Admiral brand Continental
- Forma
- Soprammobile con orologio (radio-orologio, radiosveglia).
- Annotazioni
-

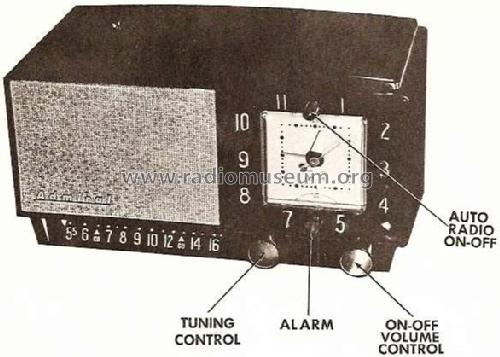

Admiral model 5E38 is an AC operated AM superheterodyne receiver with electric clock
SAMS Photofacts documents the following Admiral models on date 12-53, set 224, folder 2: 5E31 (color ebony), 5E32 (maroon), 5E33 (ivory), 5E38 (green) and 5E39 (gray) with chassis 5E3. These are AC operated AM superheterodyne receivers with electric clock, having the same case in different colors. Iron core antenna.
- Riferimenti schemi
- Beitman Radio Diagrams Vol. 13, 1953
- Letteratura / Schemi (1)

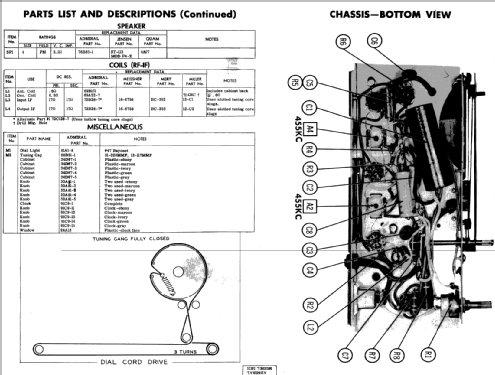

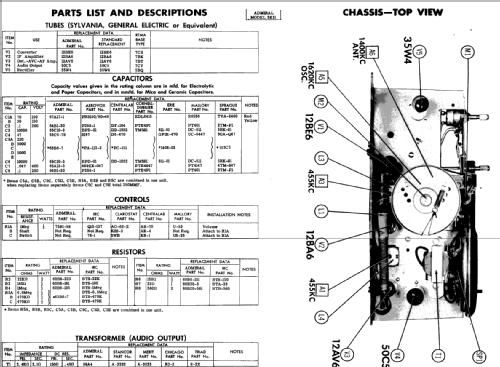

- Photofact Folder, Howard W. SAMS (Set 224, folder 2, dated 12-53)
- Autore
- Modello inviato da Walter Wiesmüller † May 2012. Utilizzare "Proponi modifica" per inviare ulteriori dati.
