• Pays
• Etats-Unis

• Fabricant / Marque
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Année
• 1957 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 312709

• • alternative name: Continental Radio & TV

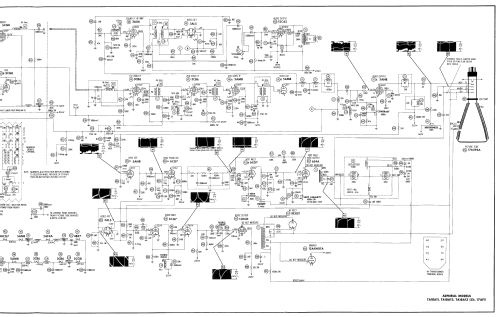

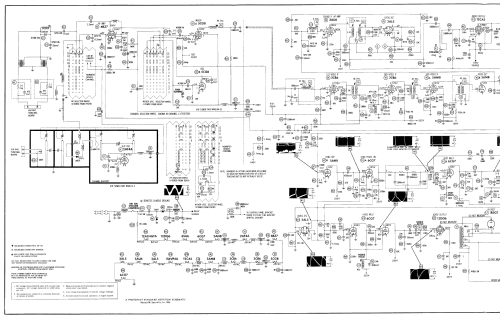

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 18

• Lampes / Tubes
• 2AF4A 4BZ7 5CG8 3AU6 3AL5 12CA5 3CB6 3CB6 5AM8 5AN8 6CG7 3AL5 6CG7 6S4A 12DQ6 1B3GT 12AX4GTA 17AVP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: TA18A12 Ch= 17AF1 - Admiral brand Continental

• Forme
• Modèle de table générique

• Remarques

• Admiral model TA18A12 is a 17" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis 17AF1, VHF-tuner 94144-21, UHF tuner 94D112-6 and picture tube 17AVP4A.



• Littérature
• Photofact Folder, Howard W. SAMS (Set 367 Folder 13-S dated 1957)

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 389 Folder 1 dated 2-58)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
