TS23B26 Ch= 20SY4LF

• País
• Estados Unidos

• Fabricante / Marca
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Año
• 1956

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 113736

• • alternative name: Continental Radio & TV

• Imágenes

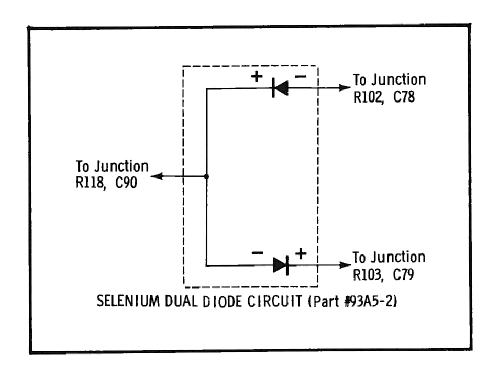

• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 21

• Válvulas
• 6AF4A 6BC8 6U8 6CB6 6AM8 6AW8 6BH8 6AU6 6AL5 6AV6 6BF5 6CS6 6S4A 12AU7 6BQ6GA 6AU4GT 1B3GT 5U4GB

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Material
• Madera

• de Radiomuseum.org
• Modelo: TS23B26 Ch= 20SY4LF - Admiral brand Continental

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• Admiral model TS23B26  is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis 20SY4LF, VHF-UHF tuner 94E75-19 and picture tube 21ALP4A.

• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Set 326 Folder 2 dated 8-56)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Production Changes Bulletin 200 dated 2-58)

• Autor
• Modelo creado por Peter Hoddow. Ver en "Modificar Ficha" los participantes posteriores.
