TS323A2BZ Ch= 19AZ4D
Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Produttore / Marca
- Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Anno
- 1957 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 316391
-
- alternative name: Continental Radio & TV
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 20
- Valvole
- 6AF4A 6BZ7 6U8 6CB6 6CB6 6AM8 6AW8 6AU6 6AL5 6AU6 6DG6 12AU7 6S4A 6AL5 6CG7 6DQ6 6AU4GTA 1B3GT 5U4GB 21ATP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: TS323A2BZ Ch= 19AZ4D - Admiral brand Continental
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
-
Admiral model TS323A2BZ is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis 19AZ4D , VHF- tuner 94E144-4, UHF- tuner 94D112-3 and picture tube 21ATP4.
- Letteratura / Schemi (1)

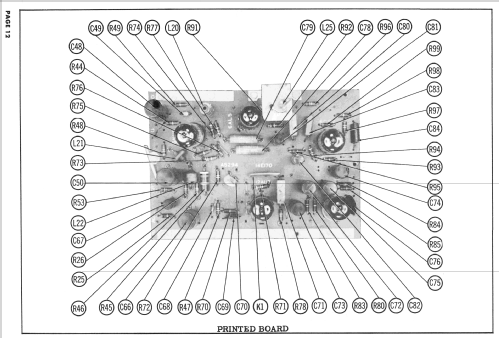

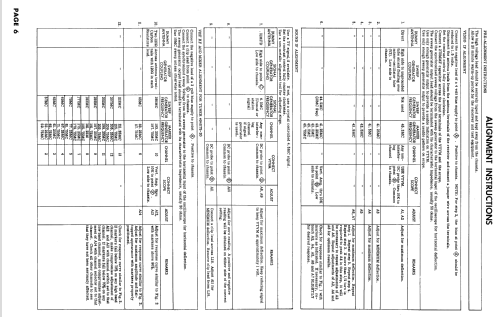

- Photofact Folder, Howard W. SAMS (Set 377 Folder 2 dated 11-57)
- Autore
- Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
