Monaco 60 ; Alfar Electronic; (ID = 2413882) Radio
Alfar Electronic;: Monaco 60 [Radio] ID = 2413882 1000x1393
Select picture or schematic to display from thumbnails on the right and click for download.
For model Monaco 60, Alfar Electronic; Paris:

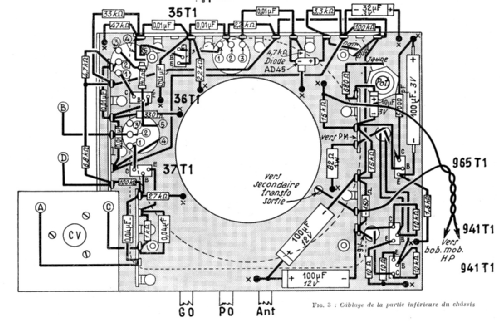

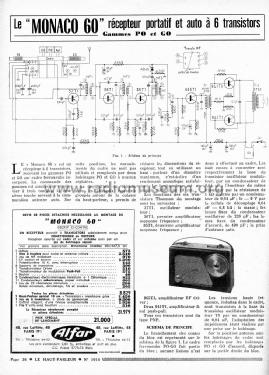

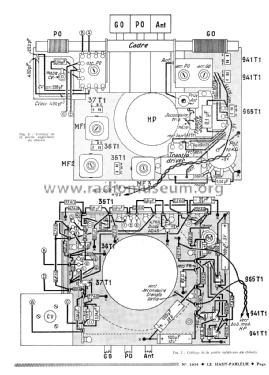

Extrait de l'article de la revue 'Le Haut-Parleur' N° 1014 d'avril 1959 page 36.

Country:  France
Manufacturer / Brand:  Alfar Electronic; Paris
Year: 1959 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: 37T1 36T1 35T1 965T1 941T1 941T1
Main principle Superheterodyne (common); ZF/IF 455 kHz; 2 AF stage(s)
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 10 cm = 3.9 inch
Power out 0.2 W (unknown quality)
from Radiomuseum.org Model: Monaco 60 - Alfar Electronic; Paris
Material Leather / canvas / plastic - over other material
Dimensions (WHD) 200 x 140 x 75 mm / 7.9 x 5.5 x 3 inch
Notes

Le  «  Monaco 60 »  est un récepteur à 6 transistors, recevant les gammes PO et GO sur cadre ferroxcube incorporé.La commande des gammes est assurée par un clavier  à  trois  touches,  la   troisième touche servant à la commutation antenne auto.

Sur cette position, les enroulements du cadre ne sont pas utilisés et remplacés par deux bobinages PO et GO à noyaux réglables.

Les fonctions des six transistors Thomson du montage sont les suivantes :
37T1, oscillateur modulateur ;
36T1, premier amplificateur moyenne fréquence ;
35T1, deuxième amplificateur moyenne fréquence ;
965T1, amplificateur BF driver ;
Deux 941T1, amplificateur final push-pull.
Tous ces transistors sont du type PNP.

Le récepteur, vendu en kit, était proposé au prix de lancement de 21000F en 1959.




Price in first year of sale 21'000.00 F
Mentioned in Le Haut-Parleur (N° 1014 d'avril 1959 pages 36 à 38)

Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
