Voilier

Alfar Electronic; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 336004

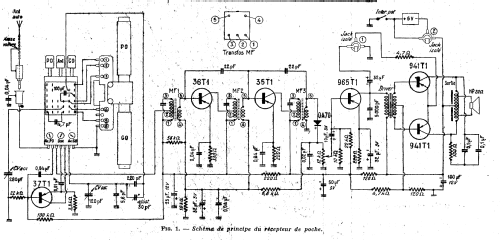

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 480 kHz; 2 AF stage(s)
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • 4 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
  • Power out
  • 0.2 W (unknown quality)
  • from Radiomuseum.org
  • Model: Voilier - Alfar Electronic; Paris
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 185 x 85 x 35 mm / 7.3 x 3.3 x 1.4 inch
  • Notes

  • Ce modèle comporte 2 éléments séparés: le récepteur proprement dit de petite taille et un adaptateur auto qui offre plus de possibilités et de puissance.

    Caractéristiques du récepteur  ALFAR VOILIER
     - Gammes PO et GO reçues sur cadre ferrite incorporé de 14cm de longueur.
     - Commutation des gammes par clavier 3 touches: PO GO antenne
     - Possiblité de connecter un adaptateur auto contenant un amplificateur (2W), 2 piles de 4,5V et un haut parleur elliptique de 12 X 19 cm,
     -  le raccordement du récepteur à l'adaptateur s'effectue par 2 jacks: un pour le signal BF(1), l'autre pour l'alimentation (2)
     - un jack permet de raccorder l'adaptateur à un accumulateur de 6V.

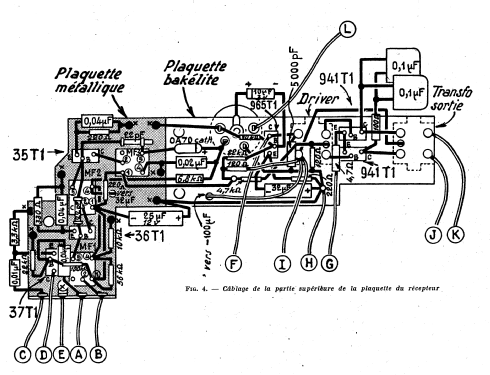

    Les fonctions des 6 transistors du récepteur sont les suivantes :
    37T1, oscillateur modulateur
    36T1, premier amplificateur moyenne fréquence
    35T1, deuxième amplificateai moyenne fréquence
    965T1, preamplificateur basse fréquence et driver
    2 X 941T1, amplificateur push-pull en classe B.
    OA70 diode détectrice.

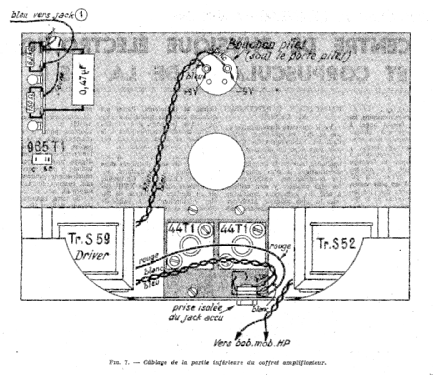

    Les fonctions des 3 transistors de l'adaptateur auto sont les suivantes :
    965T1, preamplificateur basse fréquence et driver.
    2 X 44T1, amplificateur push-pull en classe B.
    Transformateur driver: AUDAX TRS59.
    Transformateur sortie: AUDAX TRS52.

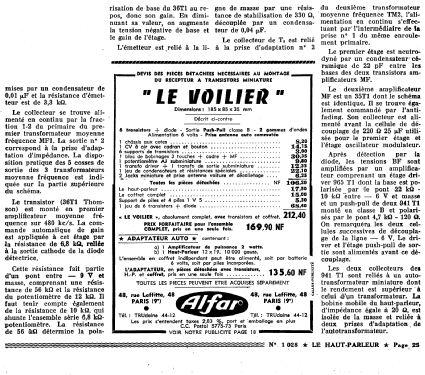

    Ce récepteur est proposé complet en pièces détachées pour la somme de 169,90 FRF
    L'adaptateur auto est proposé complet en pièces détachées pour la somme de 135,60 FRF.
    Soit un total de 305,50 FRF.

  • Price in first year of sale
  • 305.50 FRF
