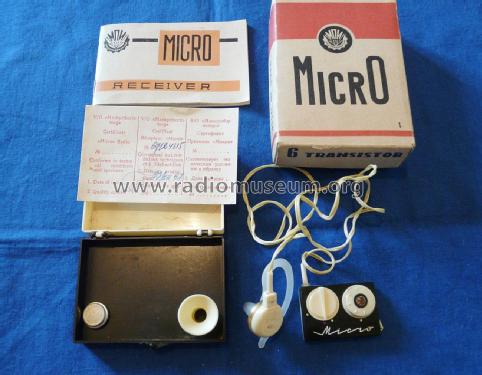

Mikro {Микро} [Micro] 6 Transistors

Angstrem; Zelenograd, Moscow

  • Year
  • 1966–1968
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 72676

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • TRF without regeneration
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 1,25 Volt
  • Loudspeaker
  • - only for Earphone!
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Mikro {Микро} [Micro] [6 Transistors] - Angstrem; Zelenograd, Moscow
  • Shape

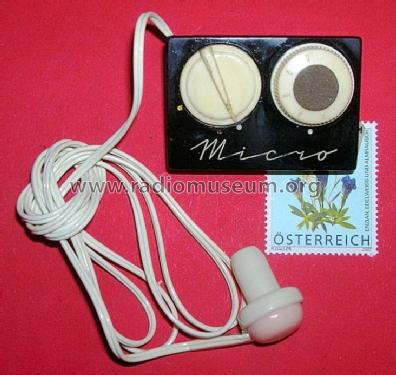

  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 44 x 30 x 15 mm / 1.7 x 1.2 x 0.6 inch
  • Notes
  • Power Supply: Rechargeable Ni-Cd accumulator.
    Radio set produced in Minsk Radio Works (SU) too.

    Siehe auch Mikro

  • External source of data
  • Sammlung E. Erb
  • Literature/Schematics (4)

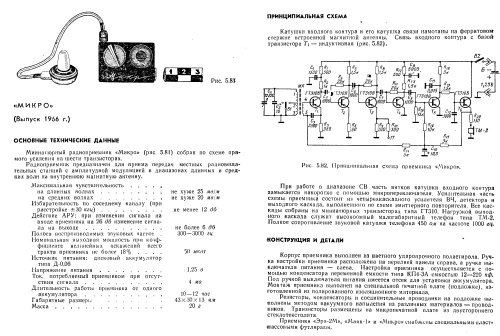

  • -- Schematic
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Angstrem; Zelenograd: Mikro {Микро} [Micro]

Threads: 2 | Posts: 12

Suche Schaltplan für das Modell mit 5 Transistoren.

Der hier hochgeladene Schaltplan besitzt 6 Transistoren und passt nicht zu dem abgebildeten Gerät.

Reinhard Kautenburger, 15.Jan.12

Weitere Posts (6) zu diesem Thema.

Dieses kleine Gerätchen hat mich auch schon Ende der 60er Jahre fasziniert! Ich habe zwei dieser Gerätchen in meiner Jugendzeit "verschlissen".

Lange bevor die Walkman erfunden wurden, habe ich mit diesem Gerät beim Skifahren Radio gehört: einfach den Empfänger unter die Pelzmütze auf den Kopf gelegt und los gings! Der grosse Nachteil war, dass ich meinen Kopf jeweils nach dem Sender ausrichten musste...

Ich weiss noch genau, die konnte man bei der Technik KG in Bremen bestellen, für ca. 27 DM. Die Firma hat jeweils im "Hobby" in den Kleininseraten inseriert und hatte einen ähnlich umfangreichen Katalog wie damals RIM.

Ich kann mich auch noch genau an den Innenaufbau des verleimten Gerätchens erinnern: eine kaum briefmarkengrosse Dickfilmschaltung. An einer Kante der Schaltung sitzen schön aufgereiht 6 diskrete Transistörchen, an der anderen Kante eine winzige Ferritantenne. Der Drehko ist ein Trimmer, der eigentlich ausserhalb des Gehäuses sitzt, in einem hohlen Knopf.

Wer ein solch seltenes Gerät besitzt: Vorsicht! Die grösste Schwachstelle ist das Kopfhörerkabel, direkt bei der Ausführung aus dem Gerät. Bricht die dünne Litze dort, ist eine Reparatur kaum möglich.

Franz

Franz Gysi, 26.Feb.05
