Henschel Lautsprecher

Henschel Lautsprecher ; Apparate-Bauanstalt (ID = 1231775) Speaker-P Henschel Lautsprecher ; Apparate-Bauanstalt (ID = 1093850) Speaker-P
Henschel Lautsprecher ; Apparate-Bauanstalt (ID = 1093851) Speaker-P Henschel Lautsprecher ; Apparate-Bauanstalt (ID = 1232129) Speaker-P
Henschel Lautsprecher ; Apparate-Bauanstalt (ID = 1232857) Speaker-P
Use red slider bar for more.
Henschel Lautsprecher ; Apparate-Bauanstalt (ID = 1231775) Speaker-P
Apparate-Bauanstalt: Henschel Lautsprecher [Speaker-P] ID = 1231775 912x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Henschel Lautsprecher, Apparate-Bauanstalt (ABA) Gebr. Henschel (GeHa), Metallw-abrik; Berlin:
Prohaska 1928 p.93, Nr.124

Country:  Germany
Manufacturer / Brand:  Apparate-Bauanstalt (ABA) Gebr. Henschel (GeHa), Metallw-abrik; Berlin
Year: 1927/1928 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker Magnetic loudspeaker (reed) generic.
Power out
from Radiomuseum.org Model: Henschel Lautsprecher - Apparate-Bauanstalt ABA Gebr.
Material Wooden case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 190 x 205 x 80 mm / 7.5 x 8.1 x 3.1 inch
Notes Achteckig. "Ein sehr billiger Flächenlautsprecher bei guter Wiedergabe". Verstellschraube an der Rückseite.

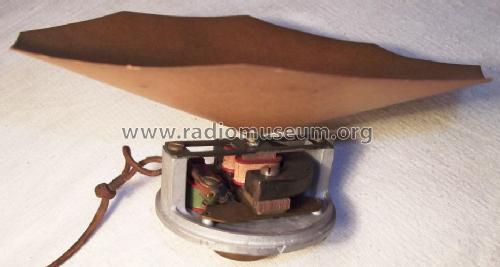

Abmessungen: Höhe mit Sockel, Tiefe ohne Sockel. System, 2000 Ohm, gleicht dem eines Kopfhörers. Nur keine Membran, sondern ein federnder Blechstreifen.
Net weight (2.2 lb = 1 kg) 0.750 kg / 1 lb 10.4 oz (1.652 lb)
Price in first year of sale 11.00 RM
Mentioned in Katalog Radio-Zentrale Prohaska 1928 (1928, p.93, Nr.124)

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.



All listed radios etc. from Apparate-Bauanstalt (ABA) Gebr. Henschel (GeHa), Metallw-abrik; Berlin
Here you find 3 models, 3 with images and 0 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Apparate-Bauanstalt: Henschel Lautsprecher
Threads: 1 | Posts: 5
Hits: 1939     Replies: 4
Unbekannter Lautsprecher
Siegmar Mey
04.Oct.11
  1

Hallo,

kann mir jemand über den Hersteller dieses Lautsprechers Auskunft geben. Es ist keine Marke vorhanden. Wie Eigenbau sieht es aber auch nicht aus. Fotos im Anhang.

Viele Grüße S.M.

Nachtrag: Heute (02.12.11) wurde ein Grawor-Lautsprecher angelegt. Dieses Magnetsystem ist fast identisch.

Attachments

Konrad Birkner † 12.08.2014
08.May.12
  2

Hier ist er.

Siegmar Mey
08.May.12
  3

Hallo Herr Birkner,

danke für die Info. Ich hatte den Lautsprecher dann unter unbekannt angelegt( ID-83615). Kann ja nun zum richtigen Modell verschoben werden.

MfG

S.Mey

Konrad Birkner † 12.08.2014
08.May.12
  4

Bilder sind verschoben. Es waren aber nur zwei.
Bitte die beiden anderen Bilder auch zum Modell laden. Vom Forum aus können wir nicht verschieben, nur innerhalb von Modellen.

mfG,
KoBi

Siegmar Mey
08.May.12
  5

Hallo,

wird gemacht. Habe aber die Fotos nicht mehr und werde in Kürze Neue machen.

MfG

S.M

Beitrag zum Modell verschoben. Wolfgang Bauer


Apparate-Bauanstalt: Henschel Lautsprecher
End of forum contributions about this model
