5213TM Ch= TE334
Arvin, brand of Noblitt-Sparks Industries
- Land
- USA
- Hersteller / Marke
- Arvin, brand of Noblitt-Sparks Industries
- Jahr
- 1953 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 360713

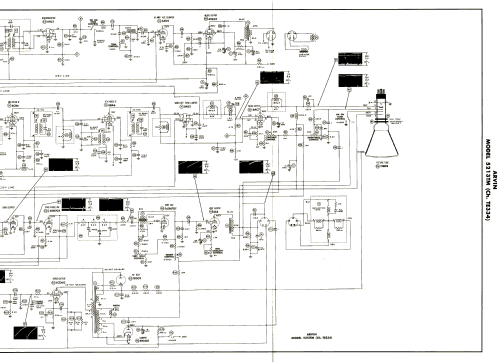

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 26
- Röhren
- 6BQ7 6J8 6CB6 6CB6 6CB6 6BA6 6AL5 6AC7 6AU6 6AV6 6AU6 6AU6 6AU6 6AL5 6AV6 6Y6G 12AU7 6SN7GT 6S4 6AL5 6SN7GT 6CD6G 6W4GT 1B3GT 5U4G 21MP4
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 60Hz, 117V=110-120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 6 inch = 15.2 cm
- Material
- Spezielles Material - in den Bemerkungen beschrieben.
- von Radiomuseum.org
- Modell: 5213TM Ch= TE334 - Arvin, brand of Noblitt-Sparks
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Bemerkung
-
Arvin model 5213TM is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TE334 ,VHF tuner E25702-1 and picture tube 21MP4.
- Literatur/Schema (1)

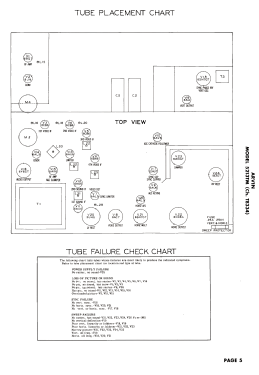

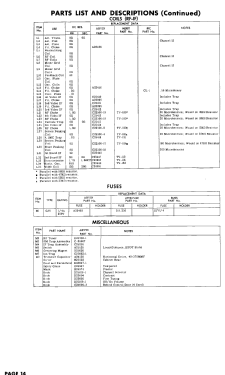

- Photofact Folder, Howard W. SAMS (Set 191, folder 5, dated 1-53)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
