M 600
Assmann, W., GmbH;: M 600 [R-Player] ID = 1187895 933x454
Select picture or schematic to display from thumbnails on the right and click for download.
|
|
||||
| Year: 1984 | Category: Sound/Video Recorder and/or Player | ||||
| Semiconductors (the count is only for transistors) | 55: |
|---|
| Main principle | Audio-Amplification |
|---|---|
| Wave bands | - without |
| Details | Special Tape or Cassette-Format |
| Power type and voltage | Powered by external power supply or a main unit. / AC 16 Volt |
| Loudspeaker | Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch |
| Power out | 2 W (unknown quality) |
| from Radiomuseum.org | Model: M 600 - Assmann, W., GmbH; Bad Homburg |
| Material | Special material, described in the notes. |
| Shape | Tablemodel, slant panel. |
| Dimensions (WHD) | 230 x 55 x 198 mm / 9.1 x 2.2 x 7.8 inch |

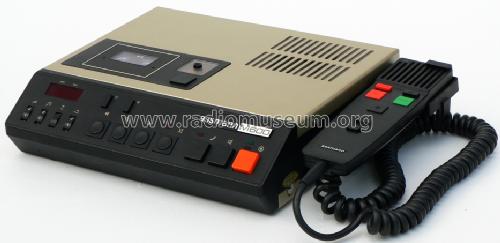

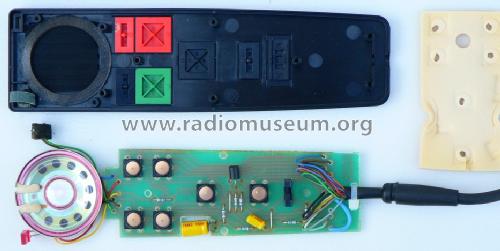

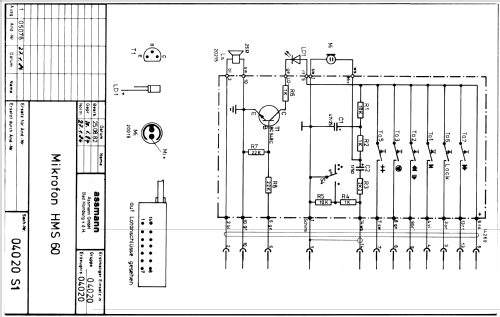

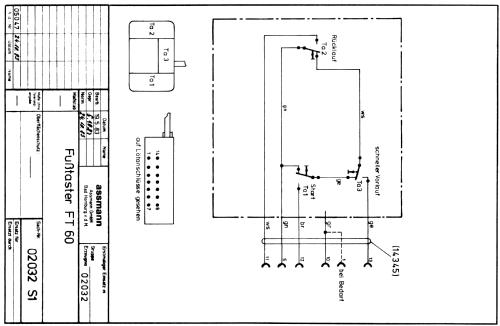

| Notes | Das Minikassettengerät Assmann M600 dient zur Aufnahme und Wiedergabe von Diktaten, Telefongesprächen und Konferenzen. Außerdem ist es möglich, Telefongespräche mitzuhören ohne sie aufzuzeichnen. Das M600 ist das erste CPU-gesteuerte Diktiergerät von Assmann. Die wesentlichen Eigenschaften sind: schneller Vor-und Rücklauf (10-fach) / variable Wiedergabegeschwindigkeit / Stromversorgung durch Steckernetzteil / digitale Diktatzeitanzeige / Indexeinrichtung / Silbenindikator. Gesteuert wird das Gerät über das Handmikrofon HMS60 oder dem Fußschalter FS60 oder vom Pult. Verwendet wird die Minikassette 2 x 15 min und 2 x 20 min. Eingebauter Lautsprecher, 55 Transistoren, 16 IC's davon 1 Mikroprozessor vom Typ 553C-223. Das Gehäuse besteht aus Metall und Kunststoff |
| Net weight (2.2 lb = 1 kg) | 1.930 kg / 4 lb 4 oz (4.251 lb) |
| Source of data | -- Original-techn. papers. |
Model page created by Günter Kudicke. See "Data change" for further contributors.
