Transformateur Push-Pull pour EL84 TU101

Transformateur Push-Pull pour EL84 TU101; Audax; Montreuil (ID = 1424768) Radio part

Transformateur Push-Pull pour EL84 TU101; Audax; Montreuil (ID = 1424776) Radio part
Transformateur Push-Pull pour EL84 TU101; Audax; Montreuil (ID = 1424734) Radio part
Use red slider bar for more.
Transformateur Push-Pull pour EL84 TU101; Audax; Montreuil (ID = 1424734) Radio part
Audax; Montreuil: Transformateur Push-Pull pour EL84 TU101 [Radio part] ID = 1424734 579x343
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transformateur Push-Pull pour EL84 TU101, Audax; Montreuil:
Photo jochampot

Country:  France
Manufacturer / Brand:  Audax; Montreuil
Year: 1965 ?? Category: Radio part (not a module)
Wave bands - without
Details Hi-Fi equipment
Power type and voltage No Power needed
Loudspeaker - This model requires external speaker(s).
Power out 10 W (unknown quality)
from Radiomuseum.org Model: Transformateur Push-Pull pour EL84 TU101 - Audax; Montreuil
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 102 x 68 x 56 mm / 4 x 2.7 x 2.2 inch

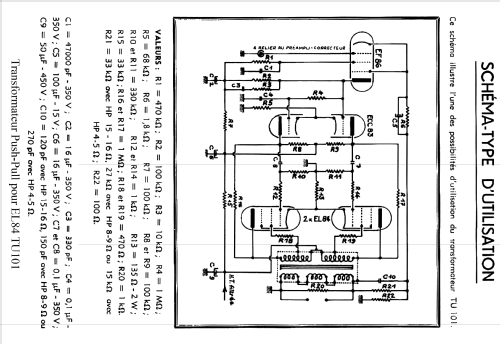

Notes Transformateur "universel" de sortie BF largement utilisé dans les années 60/70. Plusieurs enroulements secondaires couplables pour obtenir une impédance de sortie de 4 à 16 ohms. Montage simple pentode ou tétrode et push-pull en particulier adapté à 2 EL84 avec prise d'écran, voir les documentations jointes.
Source of data - - Manufacturers Literature

Model page created by Patrick Marcon. See "Data change" for further contributors.
