Grand Modèle 1926 Reglage de timbre / mit Klangregler

Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1759378) Speaker-P Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1759665) Speaker-P
Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970827) Speaker-P Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970828) Speaker-P
Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970829) Speaker-P Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970830) Speaker-P
Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970831) Speaker-P Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970832) Speaker-P
Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970833) Speaker-P Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1970834) Speaker-P
Use red slider bar for more.
Grand Modèle 1926 ; Bardon, Louis LB, L. (ID = 1759378) Speaker-P
Bardon, Louis LB, L.: Grand Modèle 1926 [Speaker-P] ID = 1759378 286x476
Select picture or schematic to display from thumbnails on the right and click for download.
For model Grand Modèle 1926 Reglage de timbre / mit Klangregler, Bardon, Louis (LB, L.B.); Clichy:
Bild aus 'La Guide du Collectionneur T.S.F.-Radio-T.V.', Volume 2 von Guy Biraud und Richard Foster, Seite 415.

Country:  France
Manufacturer / Brand:  Bardon, Louis (LB, L.B.); Clichy
Year: 1926 Category: Loudspeaker, headphone or earphone
Details
Loudspeaker Horn / Ø 35 cm = 13.8 inch
Power out
from Radiomuseum.org Model: Grand Modèle 1926 [Reglage de timbre / mit Klangregler] - Bardon, Louis LB, L.B.; Clichy
Material Metal case
Dimensions (WHD) 350 x 600 x 450 mm / 13.8 x 23.6 x 17.7 inch
Notes

HP à réglage de timbre autre modèle.

La différence entre les 3 modèles Grand Modèle 1923Grand Modèle 1926 et Grand Modèle 1926 [Réglage de timbre] est dans les pieds.

Dieses Modell besitzt neben dem Regelknopf zur Veränderung des Abstandes der Federzunge zum Magneten / den Spulen noch eine zweiten Regelknopf mit der Bezeichnung "Reglage de timbre", der über zugeschaltete Kondensatoren stufenweise die Höhen beschneidet.

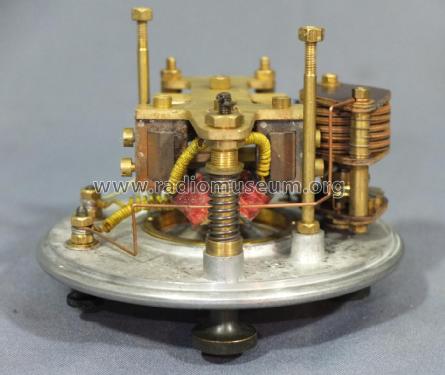

Doppelspulensystem das über eine Federzunge auf einen Aluminiumkonus mit 40 mm Durchmesser und 14 mm Höhe wirkt.

Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Mentioned in Le Guide du Collectionneur TSF Biraud/Foster, Vol. II (page 415)

Model page created by Ernst Erb. See "Data change" for further contributors.
