Grand Prix LMKU ab D006200

Grand Prix LMKU; Becker, Max Egon, (ID = 691709) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691710) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691711) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691712) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691713) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691714) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691715) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691716) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691717) Car Radio

Grand Prix LMKU; Becker, Max Egon, (ID = 691718) Car Radio
Grand Prix LMKU; Becker, Max Egon, (ID = 691719) Car Radio Grand Prix LMKU; Becker, Max Egon, (ID = 1746537) Car Radio
Grand Prix LMKU; Becker, Max Egon, (ID = 1746538) Car Radio Grand Prix LMKU; Becker, Max Egon, (ID = 1746539) Car Radio
Grand Prix LMKU; Becker, Max Egon, (ID = 1746541) Car Radio Grand Prix LMKU; Becker, Max Egon, (ID = 2279743) Car Radio
Grand Prix LMKU; Becker, Max Egon, (ID = 2279744) Car Radio Grand Prix LMKU; Becker, Max Egon, (ID = 2279751) Car Radio
Use red slider bar for more.
Grand Prix LMKU; Becker, Max Egon, (ID = 691719) Car Radio
Becker, Max Egon,: Grand Prix LMKU [Car Radio] ID = 691719 924x310

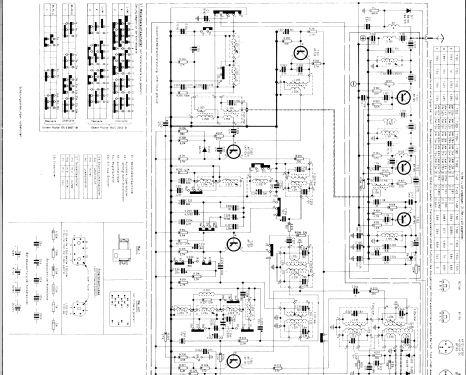

Select picture or schematic to display from thumbnails on the right and click for download.
For model Grand Prix LMKU ab D006200, Becker, Max Egon, Autoradiowerk Ittersbach bei Pforzheim:
Service-Manual

Country:  Germany
Manufacturer / Brand:  Becker, Max Egon, Autoradiowerk Ittersbach bei Pforzheim
Year: 1968–1970 Category: Car Radio, perhaps also + sound player/recorder
Semiconductors (the count is only for transistors) 17: BF185 BF195 BF195 AF201 BC148 BC148 BC108 AF126 AF126 AF201 AF201 AF201 BC148 BC148 BC140 AD161 AD162
Main principle Superhet, double/triple conversion; ZF/IF 460/17000/10700 kHz
Tuned circuits 8 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 7 W (unknown quality)
from Radiomuseum.org Model: Grand Prix LMKU [ab D006200] - Becker, Max Egon,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 180 x 42 x 150 mm / 7.1 x 1.7 x 5.9 inch
Notes

Gerätebeschreibung:
Das Modell Grand Prix LMKU von Becker (Baujahr '68) ist ein zweiteiliges Autoradio mit Suchlauf-Automatik und separater eisenloser Endstufe.

Einige technische Daten:
5 Stationstasten: LW, MW, KW, 2 x UKW;
Variometer-Abstimmung und Senderspeicherung mit den Stationstasten;
Schaltempfindlichkeit für Suchlaufautomatik, 3-stufig wählbar
3-stufig regelbare Klangblende:

Anschlussmöglichkeiten für:
2 Lautsprecher, Fernbedienung für Stationswahl;
Kurzwellenadapter Reims U 10, Steuerkabel für automatische Antenne;
Serienmäßiger Anschluss für Auto-Plattenspieler oder TB-Gerät.

Abmessungen NF-Teil: 180 x 52 x 83 mm;
Standard-Zubehör: 37,- DM.

Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 450.00 DM
External source of data Erb
Source of data Handbuch VDRG 1970/1971 / Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.
