Grand Prix Einblockgerät ab E 008001

Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129686) Car Radio

Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129687) Car Radio

Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129688) Car Radio

Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129689) Car Radio

Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129690) Car Radio

Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129691) Car Radio

Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129692) Car Radio
Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129705) Car Radio Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038483) Car Radio
Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038484) Car Radio Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038487) Car Radio
Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038489) Car Radio Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038490) Car Radio
Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038491) Car Radio Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038492) Car Radio
Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 2038493) Car Radio
Use red slider bar for more.
Grand Prix Einblockgerät ab E 008001; Becker, Max Egon, (ID = 1129705) Car Radio
Becker, Max Egon,: Grand Prix Einblockgerät ab E 008001 [Car Radio] ID = 1129705 933x313

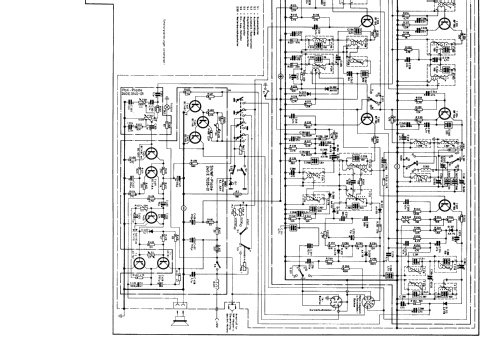

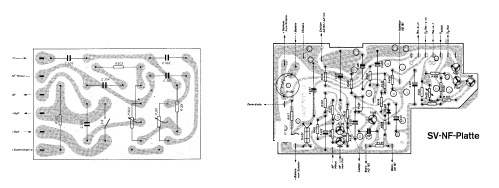

Select picture or schematic to display from thumbnails on the right and click for download.
For model Grand Prix Einblockgerät ab E 008001, Becker, Max Egon, Autoradiowerk Ittersbach bei Pforzheim:

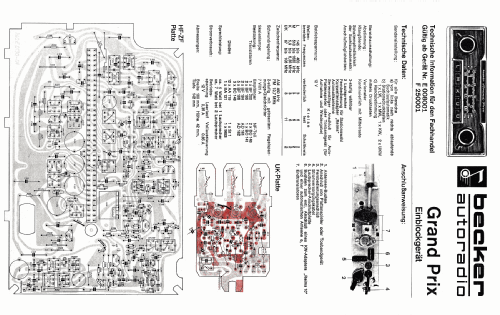

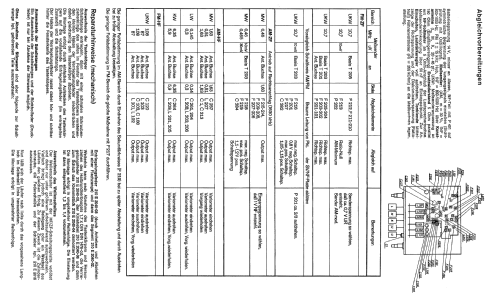

Servicemanual

Country:  Germany
Manufacturer / Brand:  Becker, Max Egon, Autoradiowerk Ittersbach bei Pforzheim
Year: 1971/1972 ? Category: Car Radio, perhaps also + sound player/recorder
Semiconductors (the count is only for transistors) 18: BF200 BF195 BF194 BF196 BC148 BC141 AD161 AD162
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 9 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Grand Prix Einblockgerät ab E 008001 - Becker, Max Egon,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 180 x 42 x 142 mm / 7.1 x 1.7 x 5.6 inch
Notes Transistoren teilweise mehrfach vorhanden. Sendersuchlauf.
Stationsdrucktasten 1x LW, 1x MW, 1x KW und 2x UKW, Anschluss für TB.
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Richard Winter. See "Data change" for further contributors.



All listed radios etc. from Becker, Max Egon, Autoradiowerk Ittersbach bei Pforzheim
Here you find 299 models, 209 with images and 157 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
