753W "The Bedford" Ch= C-19
Bendix Radio Division; Baltimore, MD
- Land
- USA
- Hersteller / Marke
- Bendix Radio Division; Baltimore, MD
- Jahr
- 1953 ?
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 34416
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 5
- Hauptprinzip
- Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)
- Anzahl Kreise
- 6 Kreis(e) AM
- Wellenbereiche
- Mittelwelle, keine anderen.
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org

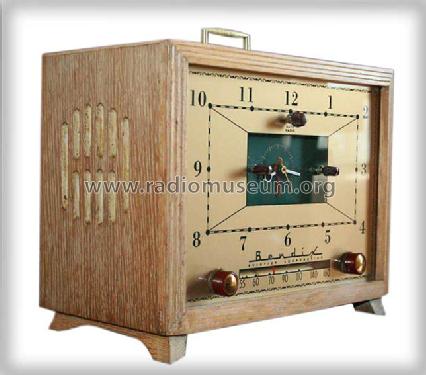

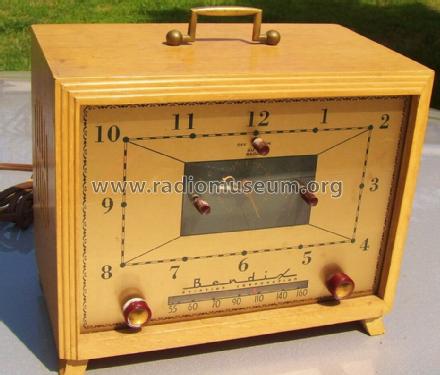

- Modell: 753W "The Bedford" Ch= C-19 - Bendix Radio Division;
- Form
- Tischgerät mit integrierter Uhr (Uhrenradio, Radiowecker).
- Bemerkung
-
Bendix model 753W is an AC operated AM superheterodyne receiver with electric clock. Color=Blond Oak
- Datenherkunft extern
- Ernst Erb
- Schaltungsnachweis
- Beitman Radio Diagrams Vol. 14, 1954
- Literaturnachweis
- Collector's Guide to Antique Radios (6th edition)
- Literatur/Schema (1)
- Rider's Perpetual, Volume 23 (last) = covering up to 1954
- Literatur/Schema (2)
- Photofact Folder, Howard W. SAMS (Set 199, folder 3, dated 4-53)
