• Country
• Germany

• Manufacturer / Brand
• Beyer; Berlin, später Beyerdynamic; Heilbronn

• Year
• 1990 ?

• Category
• Microphone or Pick-up element

• Radiomuseum.org ID
• 239572

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit. / 8-52 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Grenzflächenmikrofon MPC 65 - Beyer; Berlin, später

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 61 x 31 x 86 mm / 2.4 x 1.2 x 3.4 inch

• Notes

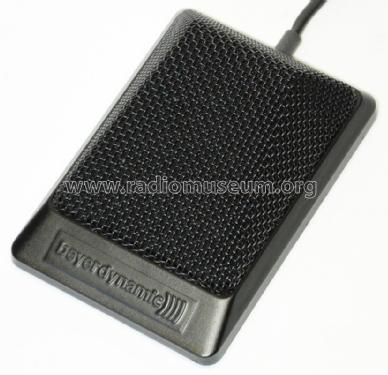

• Das Grenzflächenmikrofon "MPC 65" von Beyerdynamic ist ein kleines und flaches
  Studiomikrofon, das bei Diskussionsrunden oder Konferenzen unauffällig auf dem Tisch
  platziert werden kann.

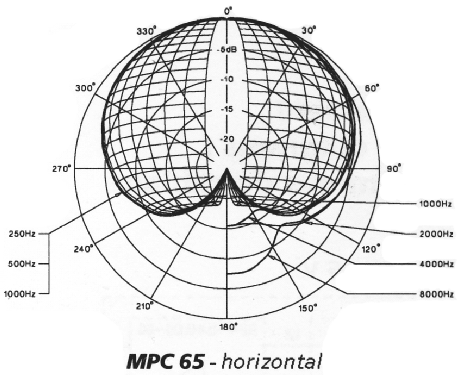

  Das MPC 65 hat eine nach vorne-oben gerichtete Halbnierencharakteristik. Dadurch wird
  die Rückkopplungssicherheit erhöht und der Anteil des diffusen Raumschalls geringer.
  Ein eingebautes Rumpelfilter eliminiert Wind- und Störgeräusche tiefer Frequenzen.
  Alle Versionen des MPC 65 besitzen einen eingebauten Vorverstärker mit elektronisch symmetriertem Ausgang. Zum Betrieb ist eine Phantomspeisung erforderlich.

  Einige technische Daten:
  Wandlerprinzip: Kondensator (Back-Elektret);
  Übertragungsbereich: 60 - 20.000 Hz;
  Richtcharakteristik: Halbniere;
  Nennimpedanz: 180 Ohm;
  Phantomspeisung: 8 - 52 V.

  Versionen:

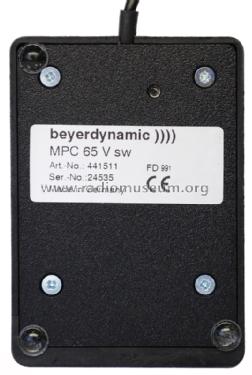

  MPC 65 V sw - schwarz, eingebauter Vorverstärker, freie Kabel-Enden;
  MPC 65 V ws - weiß, eingebauter Vorverstärker, freie Kabel-Enden;
  MPC 65 VC sw - schwarz, eingebauter Vorverstärker, XLR-Stecker in Bodenplatte.

• Net weight (2.2 lb = 1 kg)
• 0.240 kg / 0 lb 8.5 oz (0.529 lb)

• Author
• Model page created by Jürgen Küting. See "Data change" for further contributors.
