For model VHF-Drahtlos-System mit Handsender S-150 H, Beyerdynamic; Heilbronn

Country:  Germany
Manufacturer / Brand:  Beyerdynamic; Heilbronn
Year: 1995 ? Category: Amateur TRX: Transmitter/Receiver (and Transceiver)
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Transceiver
Wave bands Wave Bands given in the notes.
Details
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: VHF-Drahtlos-System mit Handsender S-150 H - Beyerdynamic; Heilbronn
Material Metal case
Shape Miscellaneous shapes - described under notes.
Notes

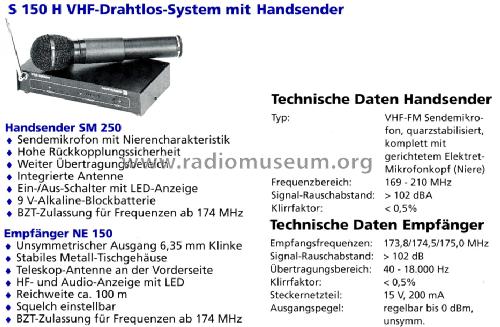

Das VHF-Drahtlos-System "S 150 H" von Beyerdynamic ist eine Drahtlos-Mikrofonanlage
mit dem Handsender "SM 250" und dem stationären Empfänger "NE 150".

Einige technische Daten, Handsender SM 250:
Sendemikrofon mit Nierencharakteristik;
Frequnzbereich, 169 - 210 MHz;
Integrierte Antenne;
9 V-Blockbatterie;
Ein-/Aus-Schalter mit LED-Anzeige

Einige technische Daten, Empfänger NE 150:
Empfangsfrequenzen, 173,8 - 174,5 - 175,0 MHz;
Übertragungsbereich, 40 - 18.000 Hz;
HF- und Audio-Anzeige mit LED, frontseitig;
Teleskopantenne, frontseitig;
Ausgang unsymmetrisch, 6,3 mm Klinke, (Rückseite)
Ausgangspegel regelbar bis 0 dBm;
Reichweite ca 100 m;
Steckernetzteil, 15 V, 200 mA.

Model page created by Jürgen Küting. See "Data change" for further contributors.
