Handsprechfunkgerät HFG 84Ex

Handsprechfunkgerät HFG 84Ex; Bosch; Deutschland (ID = 2063553) TRX Handsprechfunkgerät HFG 84Ex; Bosch; Deutschland (ID = 2065191) TRX
Handsprechfunkgerät HFG 84Ex; Bosch; Deutschland (ID = 2063554) TRX Handsprechfunkgerät HFG 84Ex; Bosch; Deutschland (ID = 2065193) TRX
Use red slider bar for more.
Handsprechfunkgerät HFG 84Ex; Bosch; Deutschland (ID = 2063553) TRX
Bosch; Deutschland: Handsprechfunkgerät HFG 84Ex [TRX] ID = 2063553 468x2100
Select picture or schematic to display from thumbnails on the right and click for download.
For model Handsprechfunkgerät HFG 84Ex, Bosch; Deutschland

Country:  Germany
Manufacturer / Brand:  Bosch; Deutschland
Year: 1983 ?? Category: Transmitter & Receiver (TRX not Amateur)
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Transceiver; ZF/IF 21400/455 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Storage and/or dry batteries / 12 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 4 cm = 1.6 inch
Power out
from Radiomuseum.org Model: Handsprechfunkgerät HFG 84Ex - Bosch; Deutschland
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 85 x 280 x 30 mm / 3.3 x 11 x 1.2 inch
Notes

Tragbares Sprechfunkgerät für das 4 m-Band (68,0 bis 87,5 MHz), PLL-Oszillator,
Frequenzmodulation.

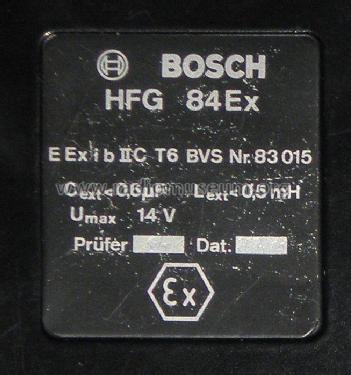

Explosionsgeschützte Version des HFG 84.
Varianten mit 1 oder 10 Kanälen.
Die Eigenschaften der Geräte werden durch Programmierung mittels steckbarem EPROM festgelegt:
- Wechselsprechen oder bedingtes Gegensprechen
- Kanalabstand 12,5 oder 20 oder 25 kHz
- Sendeleistung 1,0 W
- Selektivruf.
Das Gerät benötigt ein besonderes Ladegerät für den 12 V-Akku, die Ladegeräte für HFG 84 sind nicht verwndbar..

Net weight (2.2 lb = 1 kg) 0.980 kg / 2 lb 2.5 oz (2.159 lb)

Model page created by Siegfried Droese. See "Data change" for further contributors.
